Wenzhou Shangming इलेक्ट्रिक कं, लिमिटेड एक प्रमुख निर्माता र प्रिमियम विद्युत उपकरण को आपूर्तिकर्ता हो।

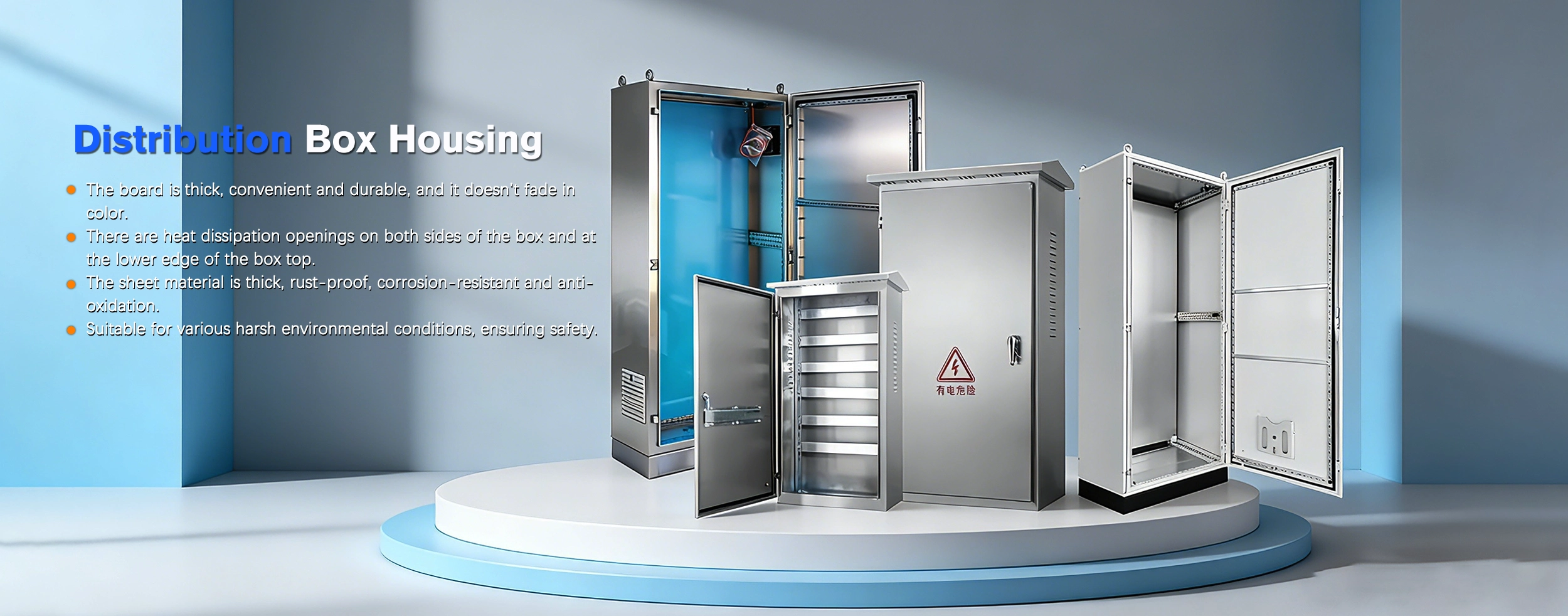

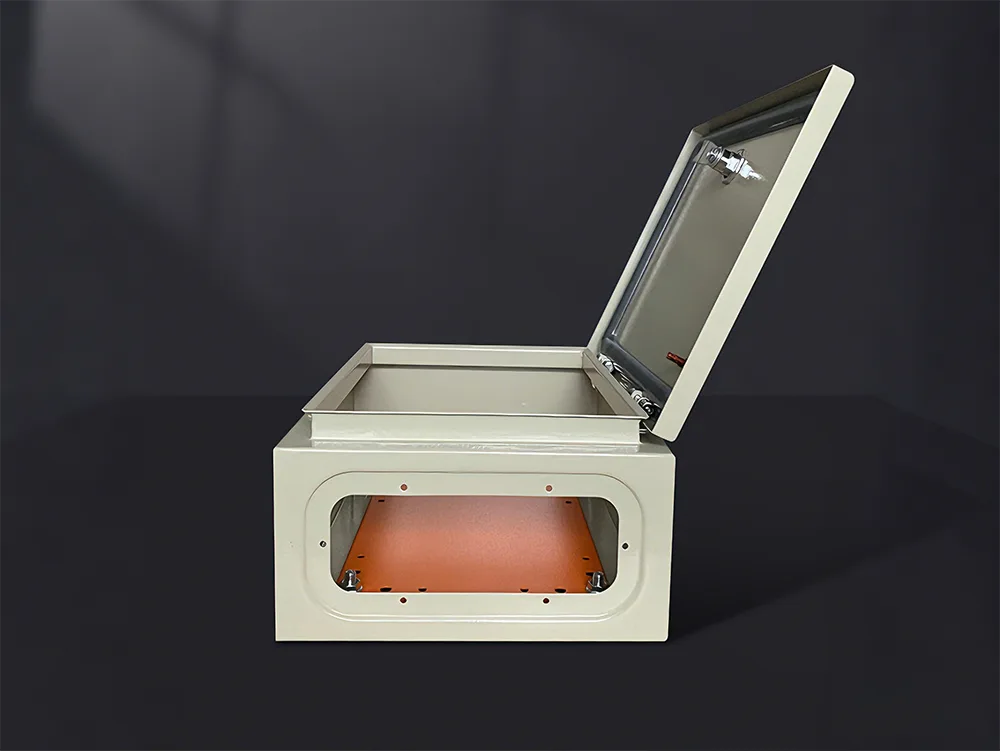

साङ्मिङएक विश्वसनीय निर्माता र वितरण बक्स संलग्नक को आपूर्तिकर्ता हो। हाम्रो व्यापक अनुभवको साथ, हामी विभिन्न प्रकारका सामग्री र विशिष्टताहरूमा उत्पादनहरू प्रस्ताव गर्दछौं, र तपाईंको विशेष आवश्यकताहरू अनुरूप अनुकूलित समाधानहरू पनि प्रदान गर्न सक्छौं।

मुख्य विशेषताहरु

१. भौतिक सुरक्षा: धूलो, पानी, र विदेशी वस्तु प्रवेश विरुद्ध सुरक्षा प्रदान गर्दछ, जबकि कर्मचारी र प्रत्यक्ष घटक बीच आकस्मिक सम्पर्क रोक्न।

2. सुरक्षा अलगाव: अपरेटिङ वातावरणबाट उच्च भोल्टेज र उच्च-वर्तमान उपकरणहरू अलग गर्दछ, जसले गर्दा विद्युतीय झटका र आगोको जोखिम कम हुन्छ।

3. कम्पोनेन्ट माउन्टिंग प्लेटफर्म: वितरण बाकस घेरामा सर्किट ब्रेकरहरू र बिजुली मिटरहरू जस्ता घटकहरूको मानकीकृत स्थापनालाई सहज बनाउन DIN रेलहरू, माउन्टिङ कोष्ठकहरू, र पूर्व-ड्रिल गरिएको प्वालहरू छन्।

4. विद्युत चुम्बकीय संरक्षण: आन्तरिक नियन्त्रण सर्किटरीमा बाह्य विद्युत चुम्बकीय हस्तक्षेपको प्रभावलाई कम गर्छ।

5. वातावरणीय अनुकूलन क्षमता: विभिन्न सामाग्री र सुरक्षा मूल्याङ्कन को प्रयोग को माध्यम बाट, घेरा भित्री, बाहिरी, र औद्योगिक सेटिङहरु सहित वातावरण को एक विस्तृत श्रृंखला को लागी उपयुक्त छ।

संरचनात्मक अवयवहरू

क्याबिनेट ढोका: पारदर्शी र ठोस ढोका विकल्पहरूमा उपलब्ध; अनुकूलन कन्फिगरेसनहरू Shangming बाट उपलब्ध छन्।

माउन्टिङ प्लेट: आन्तरिक रूपमा कम्पोनेन्टहरू सुरक्षित गर्नका लागि प्रयोग गरिने धातुको प्लेट; यो क्याबिनेट बाहिर विधानसभा को सुविधा को लागी हटाउन योग्य छ।

नकआउटहरू: विभिन्न व्यासका केबलहरू समायोजन गर्न डिजाइन गरिएको पूर्व-पञ्च गरिएको केबल प्रविष्टि पोर्टहरू।

सील ग्यास्केट: एक उच्च लोचदार ग्यास्केटले ढोका प्यानलको परिधिलाई अस्तर गर्दछ, निर्दिष्ट IP सुरक्षा मूल्याङ्कन सुनिश्चित गर्नको लागि महत्वपूर्ण तत्वको रूपमा सेवा गर्दछ।

ग्राउन्डिङ बोल्ट: धातुको घेरा विश्वसनीय रूपमा ग्राउन्ड गरिएको सुनिश्चित गर्नको लागि आवश्यक छ, जसले गर्दा घेरालाई विद्युतीय रूपमा ऊर्जावान हुनबाट रोक्छ।

आवेदन परिदृश्यहरू

I. कम भोल्टेज विद्युत वितरण प्रणाली निर्माण

हाम्रो वितरण बाकस घेराहरूले व्यावसायिक भवनहरू, आवासीय भुइँहरू, र सार्वजनिक क्षेत्रहरूमा विद्युत वितरणको लागि वितरण बाकसको रूपमा काम गर्दछ।

तिनीहरूले सर्किट ब्रेकरहरू र अवशिष्ट वर्तमान यन्त्रहरू जस्ता कम्पोनेन्टहरूका लागि माउन्टिंग प्लेटफर्मको रूपमा कार्य गर्दछ, मानकीकृत तारहरू र सुरक्षा सुरक्षाको सुविधा दिँदै शक्ति वितरण प्रणालीको समग्र सफा र सुरक्षा बढाउँदै।

II। औद्योगिक उपकरण र स्वचालन नियन्त्रण

तिनीहरू मेसिनरीका लागि नियन्त्रण बाकसहरू, स्वचालित उत्पादन लाइनहरूको लागि नियन्त्रण क्याबिनेटहरू, र PLC नियन्त्रण प्रणालीहरूको लागि घेराहरूको रूपमा कार्य गर्छन्।

आन्तरिक रूपमा, तिनीहरूले कन्ट्याक्टरहरू, रिलेहरू, र नियन्त्रण मोड्युलहरू जस्ता कम्पोनेन्टहरू राख्छन्, जसले यस विद्युतीय उपकरणलाई धुलो र तेलको प्रदूषणबाट जोगाउने क्रममा उपकरण एकीकरण र मर्मतसम्भारलाई सहज बनाउँदछ।

III। बाहिरी पावर वितरण र ईन्जिनियरिङ् परियोजनाहरू

तिनीहरूले अस्थायी बाहिरी पावर बक्सहरू, निर्माण साइटहरूको लागि पावर वितरण एकाइहरू, र सडक प्रकाशको लागि नियन्त्रण बक्सहरूको रूपमा सेवा गर्छन्।

यदि तपाईंलाई यी अनुप्रयोगहरूको लागि अनुकूलित उत्पादन चाहिन्छ भने, हामी पानी, धुलो र वर्षा विरुद्ध प्रतिरोध सुनिश्चित गर्न उच्च सुरक्षा मूल्याङ्कन (जस्तै, IP54 / IP65) चयन गर्न सिफारिस गर्छौं।

IV। फोटोभोल्टिक र नयाँ ऊर्जा प्रणाली

साङ्मिङ को लागी घेरा प्रदान गर्दछPV कम्बाइनर बक्सहरू, ग्रिड-बाँधित PV क्याबिनेटहरू, र ऊर्जा भण्डारण प्रणालीहरूको लागि नियन्त्रण बक्सहरू।

नयाँ ऊर्जा उपकरणहरूको लागि आधारभूत आवासको रूपमा, यी घेराहरूले दीर्घकालीन बाहिरी सञ्चालनका लागि आवश्यकताहरूलाई समर्थन गर्दै, सुरक्षा, अलगाव, र माउन्ट गर्ने ठाउँ प्रदान गर्दछ।

V. सञ्चार र पूर्वाधार

संचार उपकरणहरूको लागि नियन्त्रण बक्सहरू, कम भोल्टेज प्रणालीहरूको लागि वितरण बक्सहरू, निगरानी प्रणालीहरूको लागि पावर सप्लाई बक्सहरू, र थप कुराहरू अनुकूलित गर्न तपाईं हामीलाई सम्पर्क गर्न सक्नुहुन्छ।

यसले सञ्चार शक्ति उपकरणको सुरक्षा सुनिश्चित गर्दछ, बाह्य हस्तक्षेप र वातावरणीय प्रभावलाई रोक्छ, र समग्र प्रणाली स्थिरता बढाउँछ।

वितरण बाकस घेरा चयन गर्दा के कारकहरू विचार गर्नुपर्छ?

1. आयाम र निर्दिष्टीकरणहरू

छनोट गर्दा, हामी कम्पोनेन्टहरूसँग ठ्याक्कै मिल्ने घेरा छनोट गर्न सिफारिस गर्दैनौं। आन्तरिक कम्पोनेन्टहरूले ओगटेको क्षेत्र बेस प्लेट क्षेत्रको 80% भन्दा बढी हुनु हुँदैन। बाँकी 20% ठाउँ तारिङ, तातो अपव्यय, र सम्भावित भविष्य विस्तारको लागि आरक्षित छ; त्यसकारण, तपाईंले सधैँ आफ्नो चयनमा केही हेडरूमको लागि अनुमति दिनुपर्छ।

गहिराइको सन्दर्भमा, तपाईंले सर्किट ब्रेकरहरू (तिनीहरूको सञ्चालन ह्यान्डलहरू सहित), तार नलिकाहरू, र घेराको ढोका आफैंको संयुक्त गहिराइको लागि हिसाब गर्नुपर्छ। यो विशेष गरी उच्च-वर्तमान मोल्डेड-केस सर्किट ब्रेकरहरूको लागि महत्त्वपूर्ण छ, जसमा महत्त्वपूर्ण गहिराइ आवश्यकताहरू छन्; यसको लागि हिसाब गर्न असफल भएमा ढोका ठीकसँग बन्द हुनबाट रोक्न सक्छ।

२. संरक्षण मूल्याङ्कन (IP कोड)

कृपया स्थापना वातावरणको गम्भीरतामा आधारित उपयुक्त सुरक्षा मूल्याङ्कन चयन गर्नुहोस्:

भित्री कार्यालयहरू/कोरिडोरहरू: IP30 - IP40 पर्याप्त छ।

औद्योगिक कार्यशालाहरू: IP54 लाई धुलो र पानी छर्कने विरुद्ध सुरक्षा प्रदान गर्न सिफारिस गरिन्छ।

बाहिरी/फोटोभोल्टिक प्रणालीहरू: IP65 वा माथिको अनिवार्य छ, र ढोकाको सिमहरूमा निरन्तर, एकीकृत सीलिंग ग्यास्केट हुनुपर्छ।

3. सामग्री र जंग प्रतिरोध

चिसो-रोल्ड स्टील: सबैभन्दा बहुमुखी विकल्प, धेरै सुख्खा, भित्री वातावरणको लागि उपयुक्त।

स्टेनलेस स्टील (304/316): औषधि, खाद्य प्रशोधन, र उच्च नुन-स्प्रे एक्सपोजर संग तटीय वातावरण को लागी उपयुक्त। स्टेनलेस स्टील 316 ले 304 को तुलनामा उच्च जंग प्रतिरोध प्रदान गर्दछ।

4. थर्मल व्यवस्थापन

गर्मी व्यवस्थापन प्रायः उच्च-शक्ति वितरण बक्सहरूको एक अनदेखी पक्ष हो। हामी निम्न परिदृश्यहरूमा आधारित तपाईंको चयन गर्न सिफारिस गर्छौं:

निष्क्रिय शीतलन: यदि घेरा भित्र उत्पन्न गर्मी न्यूनतम छ भने, पूर्ण रूपमा सिल गरिएको घेरा उपयुक्त छ।

सक्रिय शीतलन: यदि एन्क्लोजरले भेरिएबल फ्रिक्वेन्सी ड्राइभ (VFDs), सफ्ट स्टार्टरहरू, वा उच्च-वर्तमान सम्पर्ककर्ताहरू जस्ता कम्पोनेन्टहरू राख्छ भने, तपाईंले भेन्टिलेसन लुभरहरूले सुसज्जित एन्क्लोजर चयन गर्नुपर्छ। कतिपय अवस्थामा, तपाईंले अक्षीय कूलिङ फ्यानको लागि प्रि-ड्रिल गरिएको माउन्टिङ प्वाल भएको मोडेल पनि चयन गर्नुपर्ने हुन सक्छ।

सूर्यको किरण संरक्षण: बाहिरी घेराहरूका लागि, हामी प्रत्यक्ष सूर्यको किरणले आन्तरिक तापक्रमलाई आकाशसम्म पुग्नबाट रोक्नको लागि डबल-छतको संरचना सिफारिस गर्छौं।

5. स्थापना र सञ्चालन को सजिलो

ढोका खोल्ने दिशा: बायाँ-खुल्ने वा दायाँ-खुल्ने ढोका स्थापना साइटमा उपलब्ध ठाउँको आधारमा अधिक सुविधाजनक छ कि छैन भनेर निर्धारण गर्नुहोस्। Shangming को उच्च-अन्तको घेराहरूमा उल्टाउन मिल्ने ढोकाहरू छन् (बायाँ वा दायाँबाट खोल्न कन्फिगर गर्न सकिन्छ)।

केबल प्रविष्टि/निकास: केबुलहरू माथि वा घेराको तलबाट भित्र पस्ने र बाहिरिने छन् कि छैनन् भनी पुष्टि गर्नुहोस्। हामी हटाउन सकिने फ्ल्यान्ज प्लेटले सुसज्जित घेरा चयन गर्न सिफारिस गर्दछौं; फ्ल्यान्ज प्लेटमा ड्रिलिंग केबल प्रविष्टि प्वालहरूले ठूलो लचिलोपन प्रदान गर्दछ र सीधै एन्क्लोजर बडीमा ड्रिलिंगको तुलनामा उच्च सील सुनिश्चित गर्दछ।

लक प्रकार: मानक औद्योगिक त्रिकोणीय लक, कुञ्जी फ्लश लक, वा फायर-सेफ्टी क्याम लक।

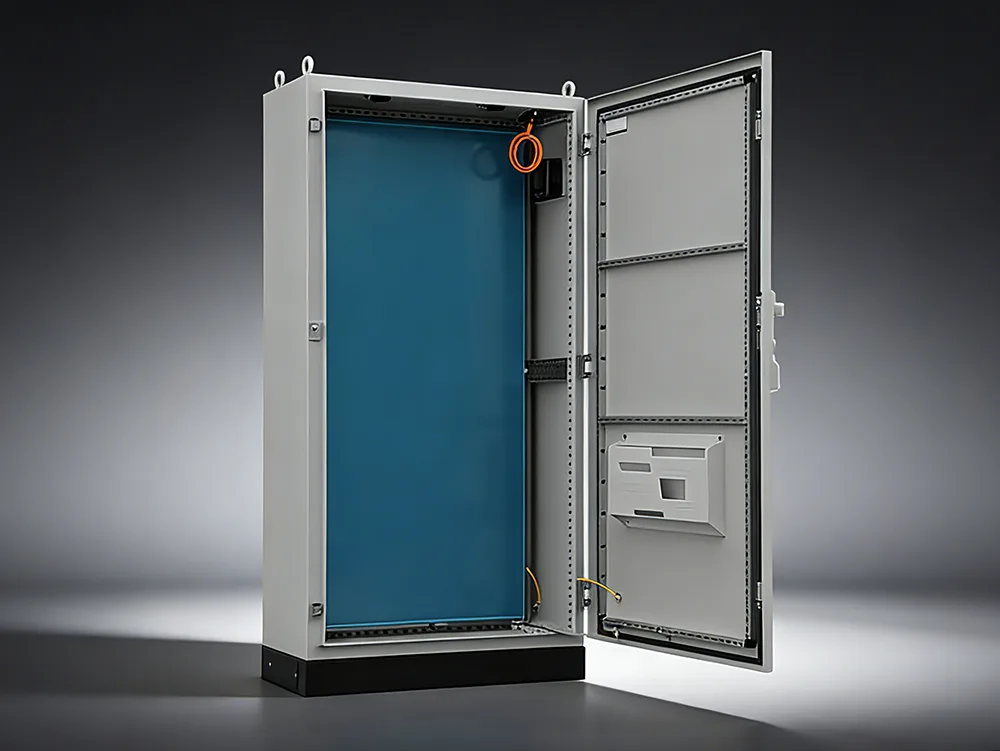

विभिन्न प्रकारका अतिरिक्तवितरण बक्स घेराहरू, Shangming ले भुइँ-स्ट्यान्डिङ पावर डिस्ट्रिब्युसन क्याबिनेट एन्क्लोजरहरू पनि प्रदान गर्दछ - हाम्रो उच्च-गुणस्तरको उत्पादन लाइनअपको मुख्य भाग। हामीलाई एक-स्टप अनुकूलित समाधानहरू र प्रत्यक्ष-फ्याक्ट्री-बाट-फ्याक्ट्री मूल्यहरूबाट फाइदा लिनको लागि तपाईंको दीर्घकालीन आपूर्तिकर्ताको रूपमा छान्नुहोस्।

मुख्य विशेषताहरु

उच्च भार वहन क्षमता: हाम्रो भुइँमा खडा हुने पावर डिस्ट्रिब्युसन क्याबिनेट एन्क्लोजरहरूका लागि, हामी सामान्यतया 2.0mm वा त्योभन्दा माथिको मोटाईको कोल्ड-रोल्ड स्टिल प्लेटहरू प्रयोग गर्छौं, जुन संरचना बनाउनको लागि या त वेल्डेड वा एसेम्बल गरिन्छ। यो बलियो निर्माणले क्याबिनेटलाई भारी फ्रेम-प्रकार सर्किट ब्रेकरहरू, ठूलो-क्रस-सेक्शन तामा बसबारहरू, र ट्रान्सफर्मर केबलहरूलाई सुरक्षित रूपमा समर्थन गर्न सक्षम बनाउँछ।

मोड्युलर डिजाइन: भित्री भागमा मोड्युलर होल ढाँचा प्रणाली रहेको छ, जसले विशेष आवश्यकताहरू अनुरूप क्रसबीमहरू र माउन्टिङ प्लेटहरूको लचिलो समायोजनको लागि अनुमति दिन्छ। यो डिजाइनले आवश्यक पर्दा सुविधाजनक अपग्रेड र विस्तारको सुविधा दिन्छ।

भेन्टिलेसन र गर्मी अपव्यय: क्याबिनेट भित्र सामान्यतया उपस्थित उच्च वर्तमान स्तरहरूलाई ध्यानमा राख्दै, प्रभावकारी हावा प्रवाह सुनिश्चित गर्नको लागि घेरा शीर्षमा निकास भेन्टहरू र तल हावा इनटेक भेन्टहरूले सुसज्जित हुन्छ। थप रूपमा, ग्राहकहरूले उत्पादनमा जबर्जस्ती-एयर कूलिङ प्रणालीलाई एकीकृत गर्न अनुकूलन कन्फिगरेसन अनुरोध गर्न सक्छन्।

साझा क्याबिनेट वर्गीकरण

तिनीहरूको संरचनात्मक रूपको आधारमा, फ्लोर-स्ट्यान्डिङ क्याबिनेटहरू मुख्य रूपमा दुई प्रमुख कोटिहरूमा विभाजित छन्:

1. निश्चित प्रकार

विशेषताहरू: आन्तरिक कम्पोनेन्टहरू समर्थन कोष्ठकहरू मार्फत कडा रूपमा माउन्ट गरिएका छन्; एक पटक तार लगाएपछि, तिनीहरू सार्न सकिँदैन।

अनुप्रयोगहरू: सरल संरचना र कम लागत सुविधाहरू; सामान्यतया सेटिङहरूमा प्रयोग गरिन्छ जहाँ निरन्तर बिजुली आपूर्तिका लागि आवश्यकताहरू अत्यन्त कडा हुँदैनन्।

प्रतिनिधि मोडेल: GGD-प्रकार एसी कम भोल्टेज पावर वितरण क्याबिनेट।

2. ड्रा-आउट प्रकार / हटाउन सकिने प्रकार

विशेषताहरू: प्रत्येक व्यक्तिगत सर्किट एक अलग, स्वतन्त्र दराज इकाई भित्र राखिएको छ।

अनुप्रयोगहरू: मर्मतका लागि अत्यन्त सुविधाजनक। यदि एक विशिष्ट सर्किट असफल भयो भने, सम्बन्धित ड्रयरलाई बाहिर निकाल्न सकिन्छ र मुख्य बिजुली आपूर्ति काट्नु बिना नै नयाँसँग बदल्न सकिन्छ।

प्रतिनिधि मोडेलहरू: GCK, GCS, र MNS-प्रकारको उन्नत पावर वितरण क्याबिनेटहरू।

फ्लोर-स्ट्यान्डिङ बनाम भित्ता-माउन्ट वितरण बक्सहरू: के फरक छ?

उत्पादन चयन र कन्फिगरेसन सिफारिसहरू

तपाइँको विशेष परियोजना आवश्यकताहरु को आधार मा, पूर्व बिक्री चरण को समयमा,साङ्मिङतपाईंको लागि सबैभन्दा उपयुक्त कन्फिगरेसन सिफारिस गर्नेछ। सामान्यतया, हामीले प्राय: समर्थन गर्ने एप्लिकेसन परिदृश्यहरू तल सूचीबद्ध छन्, संगत कन्फिगरेसन सिफारिसहरू सहित।

1. औद्योगिक मुख्य शक्ति वितरण

सिफारिस गरिएको कन्फिगरेसन:

क्याबिनेट आयाम: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

सामाग्री: चिसो-रोल्ड स्टिल पाना (≥1.5mm)

सुरक्षा रेटिंग: IP30 / IP40

संरचना: एकल क्याबिनेट वा जोडिएको क्याबिनेट (मोड्युलर/विभाजन योग्य)

आन्तरिक: ACB / MCCB + बसबार प्रणाली स्थापनाको लागि डिजाइन गरिएको

2. उच्च-वर्तमान / मुख्य आगमन लाइन प्रणालीहरू

सिफारिस गरिएको कन्फिगरेसन:

चौडाई: ≥800mm

गहिराई: ≥800mm

संरचना: डबल-डोर वा बहु-ढोका डिजाइन

आन्तरिक स्पेस: उच्च-वर्तमान तामा बसबारहरूलाई समर्थन गर्दछ; माथि वा तल केबल प्रविष्टिको लागि आरक्षित ठाउँ समावेश गर्दछ।

3. स्वचालन नियन्त्रण / PLC नियन्त्रण क्याबिनेटहरू

सिफारिस गरिएको कन्फिगरेसन:

आयाम: 1600-2000mm (H)

सामाग्री: पाउडर लेपित स्टील शीट / स्टेनलेस स्टील

सुरक्षा रेटिंग: IP40 / IP54

भित्री: माउन्टिंग प्लेट + DIN रेलहरू

4. बाहिरी अनुप्रयोगहरू

सिफारिस गरिएको कन्फिगरेसन:

सुरक्षा रेटिंग: IP54 / IP65

सामाग्री: स्टेनलेस स्टील (304/316) वा बाहिरी-ग्रेड पाउडर लेपित इस्पात

सुविधाहरू: रेनप्रूफ क्यानोपी + सील स्ट्रिपहरू + एन्टी-कन्डेन्सेसन डिजाइन

5. अत्यधिक संक्षारक वातावरण

सिफारिस गरिएको कन्फिगरेसन:

सामाग्री: 304/316 स्टेनलेस स्टील

सुरक्षा मूल्याङ्कन: IP55+

सतह उपचार: विरोधी जंग कोटिंग

फ्लोर-स्ट्यान्डिङ पावर डिस्ट्रिब्युसन क्याबिनेट एन्क्लोजरमा कसरी नियमित मर्मत सम्भार गर्ने?

1. सफाई र धुलो हटाउने

क्याबिनेट भित्रबाट जमेको धुलो हटाउन सुक्खा नबुनेको कपडा र भ्याकुम क्लिनर प्रयोग गर्नुहोस्; भिजेको कपडाको प्रयोग वा कम्प्रेस्ड हावाको प्रत्यक्ष विस्फोटलाई कडाइका साथ निषेध गरिएको छ।

बसबारहरू, इन्सुलेटरहरू, सर्किट ब्रेकर आर्क चुटहरू, र भेन्टिलेसन च्यानलहरू सफा गर्न विशेष ध्यान दिनुहोस्।

2. विद्युतीय जडानहरू कडा गर्ने

ढिलोपनको लागि सबै बोल्ट जडान बिन्दुहरू निरीक्षण गर्नुहोस्; निर्दिष्ट टोक़ मानहरूमा तिनीहरूलाई पुन: कस्नको लागि टोक़ रेन्च प्रयोग गर्नुहोस्।

यदि अक्सिडेशन वा आर्किङ क्षतिको संकेतहरू पत्ता लगाइयो भने, टर्मिनलहरू पालिश वा प्रतिस्थापन गर्नुपर्छ।

3. घटक कार्यात्मक परीक्षण

सर्किट ब्रेकरहरू: म्यानुअल खोल्ने र बन्द गर्ने कार्यहरू सहज छन् र ट्रिपिङ मेकानिजम उत्तरदायी छ भनी प्रमाणित गर्नुहोस्।

सम्पर्ककर्ता/रिले: पहिरनको लागि सम्पर्कहरूको अवस्था निरीक्षण गर्नुहोस् र कुण्डल प्रतिरोध सामान्य दायरा भित्र छ भनेर प्रमाणित गर्नुहोस्।

क्यापेसिटरहरू: क्यापेसिटन्स डिग्रेडेसन, उभिएको, वा इलेक्ट्रोलाइट चुहावटको संकेतहरूको लागि जाँच गर्नुहोस्।

SPDs (Surge Protection Devices): स्थिति सूचक विन्डो हरियो छ र गिरावट सूचक ट्रिगर गरिएको छैन भनी प्रमाणित गर्नुहोस्।

4. इन्सुलेशन प्रदर्शन परीक्षण

निम्न मापन र पुष्टि गर्न 500V वा 1000V megohmmeter प्रयोग गर्नुहोस्:

चरण-देखि-चरण इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

चरण-देखि-जमिन इन्सुलेशन प्रतिरोध: ≥ 1 MΩ;

यदि मापन गरिएको मानहरू यी मापदण्डहरू भन्दा तल पर्छन् भने, सम्भावित कारणहरू जस्तै नमी प्रवेश वा प्रदूषणको लागि अनुसन्धान गर्नुहोस्।

5. मेकानिकल संरचना मर्मतसम्भार

दराज-प्रकार इकाइहरूको गाइड रेलहरू र इन्टरलकिङ मेकानिजमहरू जाँच गर्नुहोस् कि तिनीहरू टाँसिने वा बाध्यकारी छैनन्। बिजुलीका उपकरणहरूको लागि विशेष रूपमा डिजाइन गरिएको ग्रीस प्रयोग गरेर गतिशील भागहरू लुब्रिकेट गर्नुहोस्।

आवधिक रूपमा "पाँच-रोकथाम" (इन्टरलकिङ) सुरक्षा संयन्त्रहरूको कार्यक्षमता प्रमाणित गर्नुहोस्।

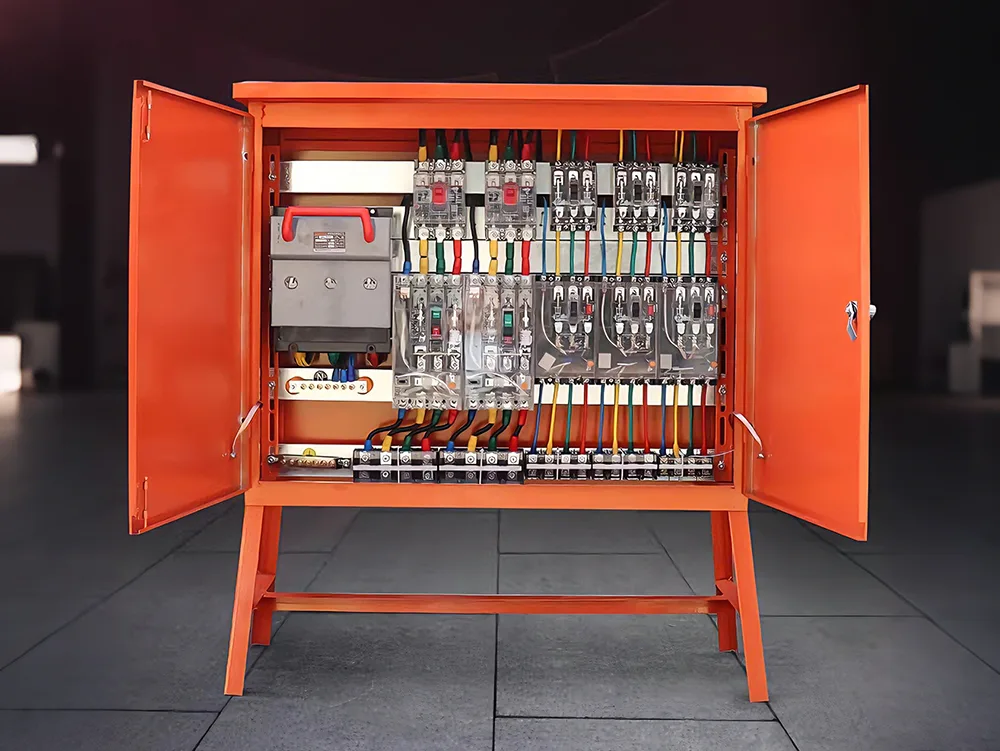

अझै उच्च र कम भोल्टेज स्विचगियरको भरपर्दो निर्माता र आपूर्तिकर्ता खोज्दै हुनुहुन्छ? छान्नुहोस्Shangming इलेक्ट्रिकचीनबाट। हामी व्यावसायिक उत्पादन र सेवाहरू प्रदान गर्दछौं, विभिन्न गैर-मानक अनुकूलन अनुरोधहरूलाई समर्थन गर्दछौं, र तपाईंको विशेष परियोजना आवश्यकताहरूको लागि अनुकूल समाधानहरू प्रस्ताव गर्दछौं।

उत्पादन कोटिहरू

1. उच्च भोल्टेज स्विचगियर

यो वर्गमा ३ kV देखि ३५ kV र माथिको मूल्याङ्कन भोल्टेज भएका उपकरणहरू समावेश छन्। यसको प्राथमिक कार्य विद्युत ऊर्जा प्राप्त र वितरण गर्न हो; यसबाहेक, पावर लाइनमा गल्ती भएमा, यसले हजारौं एम्पियरसम्म पुग्ने सर्ट-सर्किट प्रवाहहरूलाई द्रुत रूपमा अवरोध गर्न रिले सुरक्षा उपकरणहरूसँग संयोजनमा काम गर्दछ।

मुख्य अवयवहरू:

उच्च भोल्टेज सर्किट ब्रेकरहरू (भ्याकुम वा SF6 प्रकार): कोर चाप-निभाउने तत्वहरूको रूपमा सेवा गर्दै।

विच्छेदनकर्ताहरू (पृथक स्विचहरू): मर्मतसम्भारको समयमा सुरक्षा सुनिश्चित गर्न दृश्यात्मक भौतिक हावा अन्तर प्रदान गर्दै।

हालको/भोल्टेज ट्रान्सफर्मरहरू: इन्स्ट्रुमेन्टेसन र मापन उद्देश्यका लागि उच्च-भोल्टेज संकेतहरूलाई कम-भोल्टेज संकेतहरूमा स्टेपिङ गर्दै।

विशिष्ट मोडेलहरू: KYN28 (धातुले ढाकिएको निकासी योग्य प्रकार), XGN (फिक्स्ड-टाइप रिंग मुख्य एकाई)।

2. कम भोल्टेज स्विचगियर

यो श्रेणीमा 1000 V वा कमको मूल्याङ्कन भोल्टेज भएका उपकरणहरू समावेश छन्। यसको प्राथमिक कार्य शक्ति प्रणाली भित्र अन्तिम-चरण वितरण व्यवस्थापन गर्न हो। यसले विद्युतीय उर्जा वितरण गर्दछ - ट्रान्सफर्मरहरूद्वारा तल-विभिन्न फ्लोरहरू, उत्पादन लाइनहरू, वा शक्ति-संचालित उपकरणहरूमा।

मुख्य अवयवहरू:

एयर सर्किट ब्रेकरहरू (ACBs): मुख्य आगमन लाइनहरू वा उच्च क्षमता बाहिर जाने लाइनहरूको लागि प्रयोग गरिन्छ।

मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs): शाखा सर्किटहरूको सुरक्षाको लागि प्रयोग गरिन्छ।

क्यापेसिटर क्षतिपूर्ति क्याबिनेटहरू: प्रणालीको पावर कारक सुधार गर्न र बिजुली लागत घटाउन प्रयोग गरिन्छ।

सामान्य मोडेलहरू:GGD (निश्चित प्रकार), GCK/GCS/MNS (निकासी योग्य/दराज प्रकार)।

उच्च भोल्टेज र कम भोल्टेज श्रृंखला: एक तुलना

आवेदन परिदृश्यहरू

हाम्रो उच्च र कम भोल्टेज स्विचगियरले व्यापक अनुप्रयोग फेला पार्छ र प्रायः फरक कार्यहरू पूरा गर्न एकल सेटिङ भित्र एकैसाथ प्रयोग गर्न सकिन्छ। तपाइँ तपाइँको विशेष आवश्यकताहरु अनुरूप पूर्ण समाधान अनुकूलित गर्न सक्नुहुन्छ।

सामान्य गल्ती र समस्या निवारण समाधान

Shangming व्यापक बिक्री पछि प्राविधिक समर्थन सेवाहरू प्रदान गर्ने एक पेशेवर निर्माता हो। यसबाहेक, हाम्रा उत्पादनहरूको डेलिभरीको साथमा, हामी निरीक्षण कागजातहरूको पूर्ण सेट साथै सञ्चालन र मर्मत दिशानिर्देशहरू प्रदान गर्दछौं। हामीले तपाईंको सन्दर्भको लागि तल सामान्य समस्याहरूको सूची कम्पाइल गरेका छौं।

1. उच्च-भोल्टेज स्विचगियरको साथ सामान्य समस्याहरू

लक्षण १: आंशिक डिस्चार्ज र हिसिङ आवाजहरू

कारणहरू: इन्सुलेशन घटकहरूमा नमी प्रवेश; सतहमा धूलो जम्मा भएर क्रिपेज डिस्चार्ज हुन्छ; वा बसबार जडान बिन्दुहरूमा burrs को कारण कोरोना डिस्चार्ज।

समाधानहरू:

1. वातावरणीय नियन्त्रण: क्याबिनेट भित्र तताउने र dehumidification एकाइहरू सही रूपमा काम गरिरहेको छ भनी प्रमाणित गर्नुहोस्।

2. डी-एनर्जाइज्ड सफाई: निर्जल अल्कोहल प्रयोग गरेर इन्सुलेटरहरू र बुशिंगहरू सफा गर्नुहोस्।

3. अल्ट्रासोनिक पत्ता लगाउने: डिस्चार्ज स्रोतको सही स्थान इंगित गर्न सञ्चालनको क्रममा आंशिक डिस्चार्ज डिटेक्टर प्रयोग गर्नुहोस्।

लक्षण २: उच्च भोल्टेज सर्किट ब्रेकर बन्द वा खोल्न असफल

कारणहरू: क्षतिग्रस्त ऊर्जा भण्डारण मोटर; जलेको नियन्त्रण सर्किट (बन्द / खोल्ने कुंडल); वा ड्राइ-आउट स्नेहकको कारण मेकानिकल लिंकेज जब्ती।

समाधानहरू:

माध्यमिक सर्किट निरीक्षण: बन्द र खोल्ने कुण्डलहरूको प्रतिरोध मापन गर्नुहोस्, र सहायक विद्युत आपूर्ति भोल्टेज सामान्य दायरा भित्र छ भनेर सुनिश्चित गर्नुहोस्।

मेकानिकल लुब्रिकेशन: मेकानिकल ट्रान्समिशन कम्पोनेन्टहरूमा विशेष कम-तापमान स्नेहक पुन: लागू गर्नुहोस्।

2. कम भोल्टेज स्विचगियरको साथ सामान्य समस्याहरू

लक्षण 1: एयर सर्किट ब्रेकर (ACBs) मा असामान्य तापमान वृद्धि

कारणहरू: प्राथमिक प्लग-इन सम्पर्कहरूमा अपर्याप्त सम्पर्क दबाब वा ओक्सीकरण; ढीलो बसबार बोल्टहरू।

समाधानहरू:

तापक्रम निगरानी: सम्पर्क र जडान बिन्दुहरू स्क्यान गर्न इन्फ्रारेड थर्मल इमेजर प्रयोग गर्नुहोस्।

सम्पर्क मर्मत: प्रणालीलाई डि-एनर्जाइज गर्नुहोस्, ACB फिर्ता लिनुहोस्, सम्पर्कहरूमा कुनै पनि अक्सिडेशन तहहरू सफा गर्नुहोस्, र विद्युतीय सम्पर्क ग्रीस लागू गर्नुहोस्।

लक्षण 2: प्रतिक्रियाशील शक्ति क्षतिपूर्ति क्याबिनेटहरूमा उभिएको वा फुटेको क्यापेसिटरहरू

कारणहरू: प्रणाली भित्र अत्यधिक हार्मोनिक सामग्री; वा क्यापेसिटरहरूको बारम्बार स्विचिंग अपरेसनहरूको कारणले गर्दा अत्यधिक ताप।

समाधानहरू:

क्यापेसिटर प्रतिस्थापन: इलेक्ट्रोलाइट चुहावट रोक्नको लागि कुनै पनि बल्जिङ क्यापेसिटरहरू तुरुन्तै बदल्नुहोस्, जसले सर्ट सर्किट हुन सक्छ।

श्रृंखला रिएक्टरहरूको स्थापना: हार्मोनिक्स दबाउन क्षतिपूर्ति सर्किट भित्र श्रृंखला रिएक्टरहरू स्थापना गर्नुहोस्।

3. सामान्य त्रुटिहरू

लक्षण: कन्डेन्सेसन - क्याबिनेटको भित्री पर्खालहरूमा बन्ने पानीका थोपाहरू र इन्सुलेशन कम्पोनेन्टहरूको सतहहरूमा देखिने फ्ल्यासओभर ट्रेसहरू द्वारा विशेषता।

समाधान:

सील: क्याबिनेटको तल्लो भागमा केबल प्रविष्टि ओपनिङहरू आगो-प्रतिरोधी पुट्टी प्रयोग गरेर केबल खाडलबाट ओसिलो प्रवेश रोक्नको लागि पूर्ण रूपमा बन्द हुनुपर्छ।

इन्टेलिजेन्ट अपग्रेड: परम्परागत तताउने प्यानलहरू प्रतिस्थापन गर्न कन्डेन्सेसन डिह्युमिडिफायरसँग जोडिएको स्वचालित तापक्रम र आर्द्रता निगरानी प्रणाली स्थापना गर्नुहोस्।
