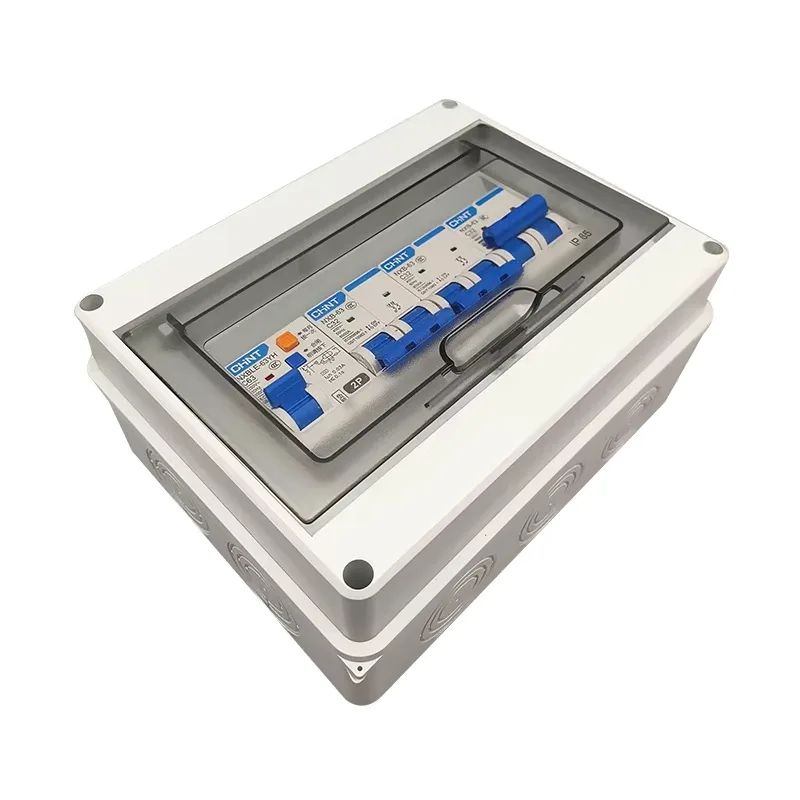

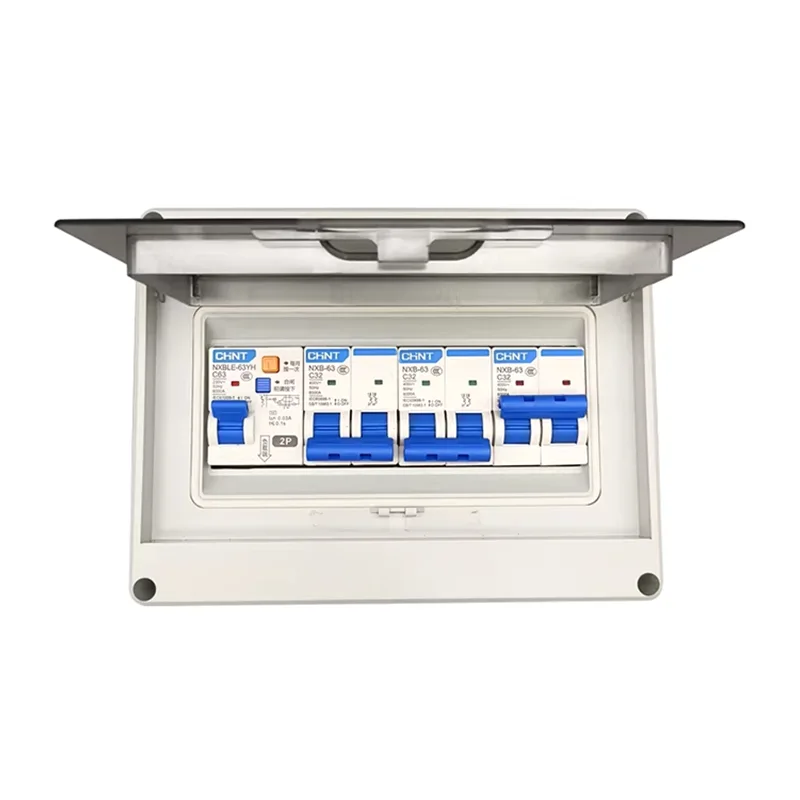

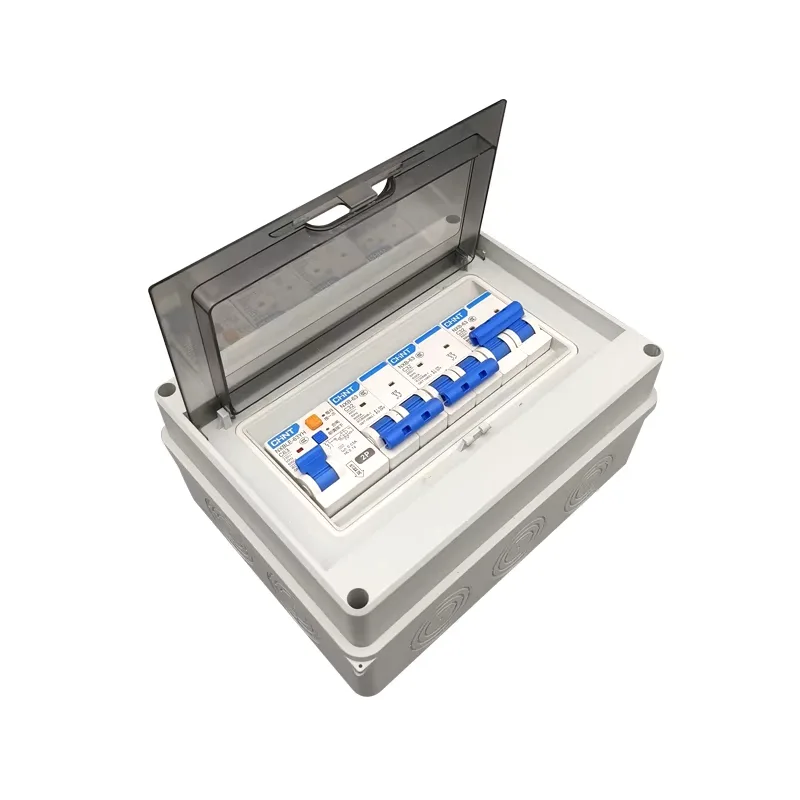

एयर सर्किट ब्रेकर वितरण बक्स

तपाईंको एयर सर्किट ब्रेकर वितरण बक्स आपूर्तिकर्ताको रूपमा चिनियाँ कम्पनी Shangming छनोटले तपाईंलाई प्राविधिक समर्थन र प्रतिस्पर्धी मूल्य निर्धारणमा पहुँच प्रदान गर्नेछ। यो वितरण बक्सले बुद्धिमानी निगरानी र रिमोट कन्ट्रोललाई समर्थन गर्दछ।

मुख्य कार्यहरू

मुख्य पावर नियन्त्रण: कम भोल्टेज प्रणालीको लागि मुख्य आगमन स्विचको रूपमा, एयर सर्किट ब्रेकर वितरण बक्स सम्पूर्ण भवन वा उत्पादन लाइनको लागि मुख्य पावर स्विच नियन्त्रण गर्न, सम्पूर्ण विद्युत वितरण प्रणालीको अन/अफ अवस्था नियन्त्रण गर्न जिम्मेवार छ।

बहु सुरक्षाहरू: उपकरणले सटीक तीन-चरण सुरक्षा प्रदान गर्दछ: लामो-ढिलाइ ओभरलोड, छोटो-सर्किट छोटो-ढिलाइ, छोटो-सर्किट तत्काल, र ग्राउन्ड दोष संरक्षण।

पावर निगरानी: एयर सर्किट ब्रेकरले भोल्टेज, वर्तमान, फ्रिक्वेन्सी, र पावर कारक जस्ता वास्तविक-समय डेटा प्रदर्शन गर्न एक बुद्धिमान नियन्त्रकलाई एकीकृत गर्न सक्छ।

हाइरार्किकल इन्टरलकिङ: एयर सर्किट ब्रेकर डिस्ट्रिब्युसन बक्सलाई तार्किक रूपमा अपस्ट्रिम ट्रान्सफर्मर वा डाउनस्ट्रीम शाखा क्याबिनेटहरूसँग इन्टरलक गर्न सकिन्छ जसले ठूलो मात्रामा पावर आउटेज, केबलहरू, उपकरणहरू, र कर्मचारीहरूको सुरक्षाको कारणबाट क्यास्केडिङ ट्रिपिङलाई रोक्न सक्छ।

उत्पादन तुलना: एयर सर्किट ब्रेकर वितरण बक्स बनाम मानक वितरण बक्स

सही एयर सर्किट ब्रेकर वितरण बक्स निर्दिष्टीकरण कसरी छनौट गर्ने?

सही चयनले पछिको स्थापना, मर्मतसम्भार, कार्यसम्पादन, र जीवनकालमा सुधार गर्नेछ। Shangming, एयर सर्किट ब्रेकर वितरण बाकस को एक निर्माता को रूप मा, एक मानक चयन प्रक्रिया को आधार मा सल्लाह प्रदान गर्दछ: आवेदन → भोल्टेज → वर्तमान → छोटो सर्किट क्षमता → संरचनात्मक फारम → क्याबिनेट विशिष्टताहरु → बहिर्गमन लाइन योजना → बुद्धिमान कन्फिगरेसन → पर्यावरण प्रमाणीकरण।

I. आवेदन स्पष्ट गर्नुहोस्

विनिर्देशहरू चयन गर्नु अघि, पहिले तपाईंको प्रणालीमा एयर सर्किट ब्रेकर वितरण बक्सको प्रकार्य निर्धारण गर्नुहोस्।

कम-भोल्टेज मुख्य आगमन लाइन वितरण बक्स: अधिकतम लोड र अधिकतम सर्ट-सर्किट वर्तमान अनुरूप सम्पूर्ण कम-भोल्टेज प्रणालीको लागि मुख्य स्विचको रूपमा कार्य गर्दछ।

बस टाई वितरण बक्स: दुई बसबार खण्डहरू बीच जडानको लागि प्रयोग गरिन्छ; मुख्य विचारहरू टाई क्षमता र सञ्चालन आवृत्ति हुन्।

महत्त्वपूर्ण लोड फिडर वितरण बक्स: उच्च विश्वसनीयता र चयन सुरक्षा आवश्यक पर्ने महत्वपूर्ण उपकरणहरूलाई शक्ति दिन्छ।

विभिन्न अनुप्रयोगहरूलाई महत्त्वपूर्ण रूपमा फरक विशिष्टताहरू चाहिन्छ; यो पहिलो चरण हो।

II। रेटेड भोल्टेज र प्रणाली प्रकार निर्धारण गर्नुहोस्

सामान्य मूल्याङ्कन गरिएको भोल्टेजहरू: AC 380V / 400V / 690V, साइटमा रहेको पावर सप्लाई प्रणालीसँग एकरूप हुनुपर्छ।

प्रणाली प्रकार: तीन-चरण तीन-तार / तीन-चरण चार-तार। कृपया तटस्थ (N) रेखा र सुरक्षात्मक अर्थ (PE) रेखा आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्।

गलत भोल्टेज र प्रणाली प्रकारले उपकरणलाई प्रत्यक्ष रूपमा अनुपयोगी बनाउनेछ।

III। गणना गर्नुहोस् र मूल्याङ्कन गरिएको वर्तमान चयन गर्नुहोस्

वास्तविक लोड वर्तमान गणना गर्नुहोस् र अधिकतम एक साथ सञ्चालन अवस्थाहरूमा आधारित, सबै डाउनस्ट्रीम सर्किटहरूको डिजाइन वर्तमान संक्षेप गर्नुहोस्।

चयन गर्दा, हामी उचित मार्जिन आरक्षित गर्न सिफारिस गर्छौं, सामान्यतया 10%–30% भविष्यको विस्तारको लागि।

सामान्य ACB मूल्याङ्कन गरिएको हालको मूल्याङ्कनहरू: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A।

सिद्धान्तमा, दीर्घकालीन सञ्चालन प्रवाह ACB मूल्याङ्कन गरिएको वर्तमानको ≤ 80%–90% हुनुपर्छ।

IV। सर्ट सर्किट ब्रेकिङ क्षमता जाँच गर्दै

सर्किट ब्रेकरहरू चयन गर्दा धेरै ग्राहकहरूले यो बिन्दुलाई बेवास्ता गर्छन्, तर यो महत्त्वपूर्ण छ। अपर्याप्त ब्रेकिंग क्षमताले गम्भीर सुरक्षा खतराहरू निम्त्याउन सक्छ।

स्थापना बिन्दुमा सर्ट सर्किट वर्तमान निर्धारण गर्न आवश्यक छ, ट्रान्सफर्मर क्षमता, प्रतिबाधा, र केबल लम्बाइ बाट गणना।

मिल्दो ब्रेकिङ क्षमता चयन गर्नुहोस्: Icu / Ics ≥ प्रणालीको अधिकतम सर्ट-सर्किट वर्तमान।

सामान्य मूल्याङ्कनहरू: 50kA, 65kA, 80kA, 100kA।

V. सर्किट ब्रेकर संरचना चयन गर्दै

निश्चित ACB: कम लागत, मर्मतसम्भारलाई पावर आउटेज चाहिन्छ।

दराज-प्रकार ACB: सुविधाजनक मर्मत, निर्बाध मर्मत समर्थन गर्दछ, अधिक सामान्य रूपमा औद्योगिक परियोजनाहरूमा प्रयोग गरिन्छ।

VI। वितरण बक्स क्याबिनेट निर्दिष्टीकरण र संरचना निर्धारण गर्दै

क्याबिनेट आयामहरू ACB विनिर्देशहरू, बसबार क्षमता, र बाहिर जाने सर्किटहरूको संख्यामा निर्भर हुन्छन्। मुख्य प्रकारहरू पर्खाल-माउन्ट र भुइँ-स्ट्यान्डिङ हुन्।

सुरक्षा मूल्याङ्कन: इनडोर: IP30 / IP40; बाहिरी: IP54 / IP65।

VII। बसबार र बहिर्गमन लाइन कन्फिगरेसन चयन

तापक्रम वृद्धि र दीर्घकालीन सञ्चालनलाई ध्यानमा राखी, मूल्याङ्कन गरिएको वर्तमान र तामाको बसबार क्रस-सेक्शनको आधारमा बसबार विनिर्देशहरू चयन गरिनुपर्छ।

बहिर्गमन लाइन सर्किट प्रकार: MCCB बहिर्गमन लाइन, MCB बहिर्गमन लाइन, प्रत्यक्ष केबल बहिर्गमन लाइन।

ब्याकअप सर्किट आवश्यक छ? यदि त्यसो हो भने, भविष्यको क्षमता विस्तारको लागि ठाउँ आरक्षित गर्नुहोस्।

VIII। बुद्धिमानी सुविधाहरू र सहायक कन्फिगरेसन

वैकल्पिक कार्यहरू समावेश छन्: वर्तमान, भोल्टेज, र ऊर्जा निगरानी; संचार इन्टरफेस; रिमोट खोल्ने र बन्द गर्ने; त्रुटि अलार्म र स्थिति प्रतिक्रिया।

फ्याक्ट्री, डाटा सेन्टर, र सार्वजनिक निर्माण परियोजनाहरूका लागि बुद्धिमान प्रकार सिफारिस गरिन्छ।

IX। वातावरणीय र उपयोग अवस्था प्रमाणीकरण

कृपया निम्न वातावरणीय कारकहरू पुष्टि गर्नुहोस्:

परिवेशको तापक्रम (उच्च तापक्रमको लागि derating आवश्यक)

स्थापना उचाइ

धुलो, आर्द्रता, वा संक्षारक ग्यासहरूको उपस्थिति

के सिस्मिक डिजाइन आवश्यक छ?
