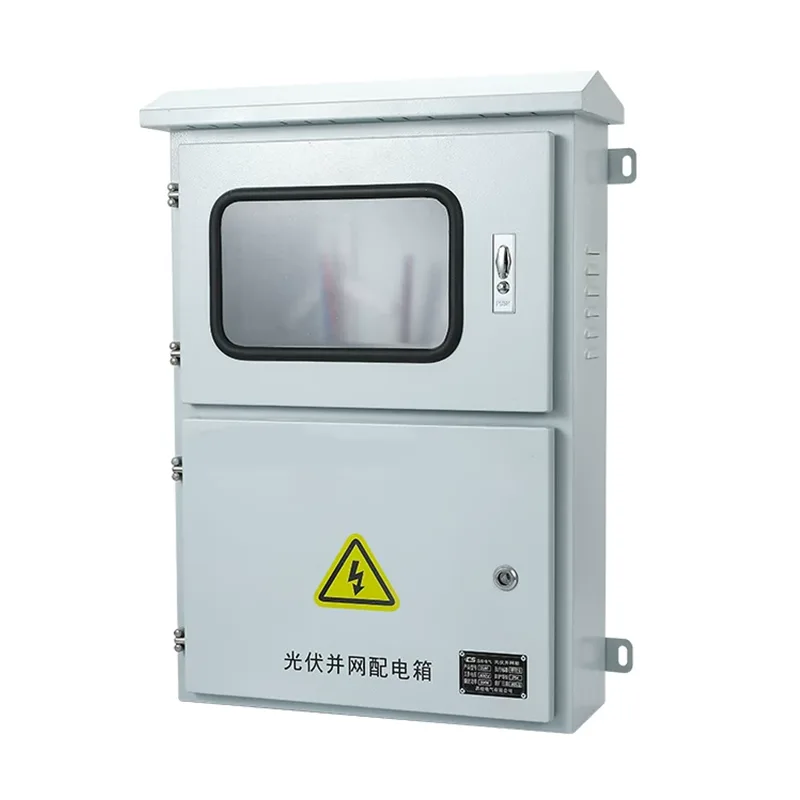

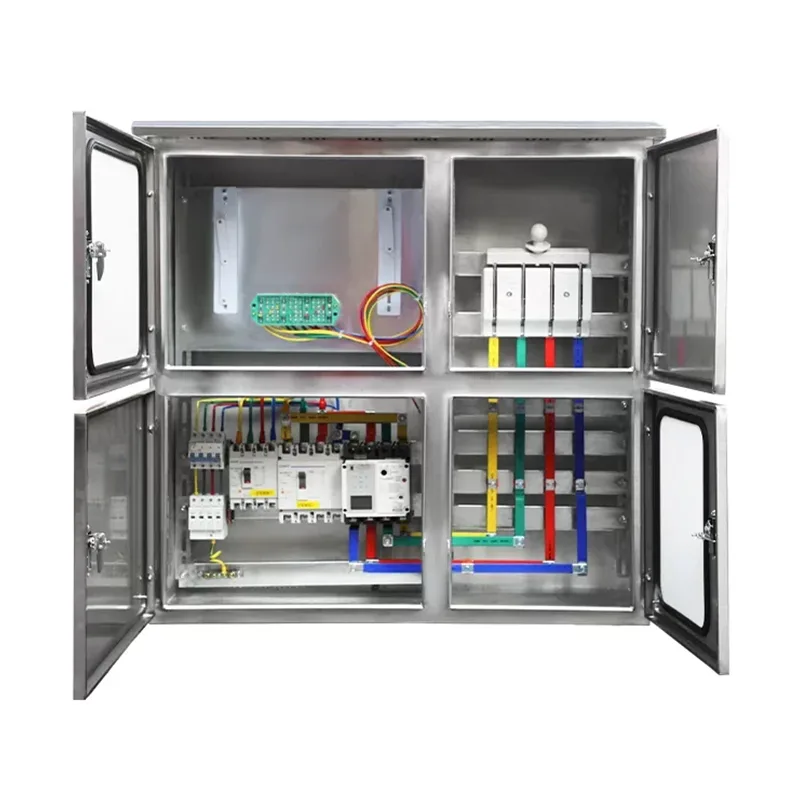

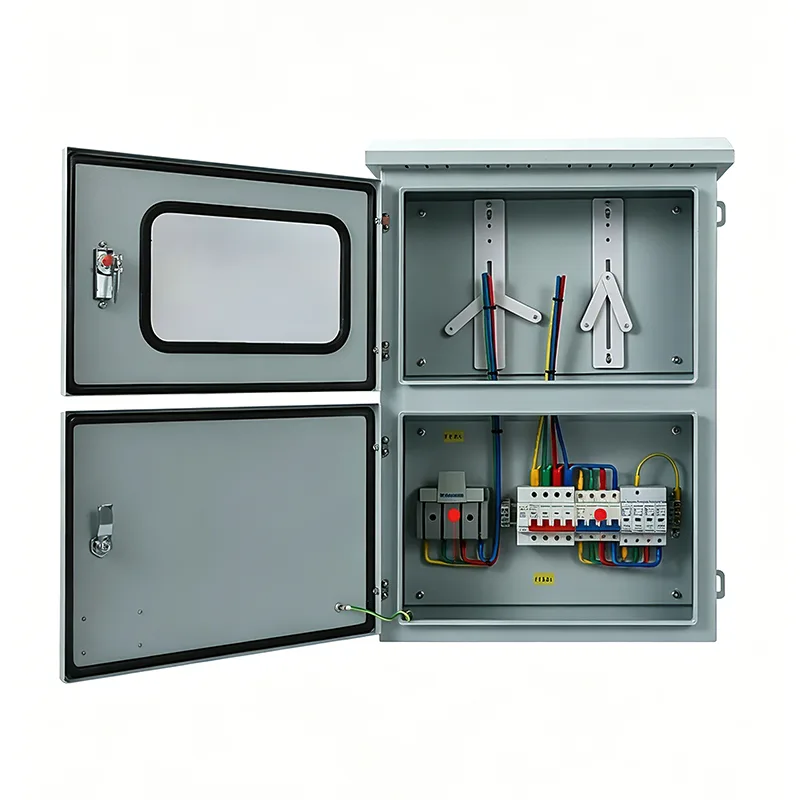

बाहिरी फोटोभोल्टिक ग्रिड जडान गरिएको जंक्शन बक्स

बाहिरी फोटोभोल्टिक ग्रिड-जडित जंक्शन बक्सहरू फोटोभोल्टिक पावर उत्पादन प्रणालीको DC साइड र इन्भर्टरको बीचमा प्रयोग गरिन्छ। यदि तपाइँ प्रतिस्पर्धी मूल्यमा यो उत्पादन अनुकूलन गर्न चाहनुहुन्छ भने, तपाइँ Shangming रोज्न सक्नुहुन्छ, र हामी तपाइँको विश्वसनीय आपूर्तिकर्ता बन्नेछौं।

मुख्य कार्यहरू

बाहिरी फोटोभोल्टिक ग्रिड-जडित जंक्शन बक्सले सुरक्षा, अलगाव, र निगरानीलाई एकीकृत गर्दछ। हामी अनुकूलित सर्किट नम्बरहरू, ब्रान्डेड कम्पोनेन्टहरू, र बौद्धिक कार्यहरूलाई समर्थन गर्छौं। विशिष्ट कन्फिगरेसन समाधान र उद्धरणहरूको लागि, कृपया हामीलाई सम्पर्क गर्नुहोस्।

1. स्ट्रिङ बसिङ र वर्तमान वितरण

PV पावर प्लान्टहरू श्रृंखलामा जडान भएका धेरै सौर प्यानलहरू हुन्छन्। ग्रिड जडान गरिएको जंक्शन बक्सले कन्भर्जिङ र शन्टिङ सुरक्षा संयन्त्रको रूपमा कार्य गर्दछ।

कन्भर्जिङ प्रकार्य: यसले इन्भर्टरमा आउटपुटको लागि एकल बसमा बहु स्ट्रिङहरूबाट DC पावर सङ्कलन गर्छ, तारिङलाई सरल बनाउँछ र DC केबल लागतमा बचत गर्छ।

शन्टिङ संरक्षण: प्रत्येक इनपुट एक स्वतन्त्र डीसी फ्यूज संग सुसज्जित छ। जब एउटै स्ट्रिङमा सर्ट सर्किट हुन्छ, अन्य स्ट्रिङको सामान्य पावर उत्पादनलाई असर नगरी दोष त्यो शाखामा सीमित हुन्छ।

2. लाइटनिङ र सर्ज संरक्षण

किनभने फोटोभोल्टिक प्यानलहरू खुला छत वा जमिनमा स्थापना गरिएका छन्, तिनीहरू बिजुली स्ट्राइकहरूको लागि अत्यधिक संवेदनशील हुन्छन्। जंक्शन बक्स भित्र एकीकृत सर्ज प्रोटेक्टरले लाइनमा तत्काल उच्च भोल्टेजहरू महसुस गर्न सक्छ र नानोसेकेन्ड भित्र जमिनमा ओभरभोल्टेज डिस्चार्ज गर्न सक्छ।

यसले इन्भर्टरको अगाडि रक्षाको पहिलो लाइनको रूपमा कार्य गर्दछ, प्रेरित बिजुली स्ट्राइकहरूलाई रोक्न जसले इन्भर्टरको इलेक्ट्रोनिक कम्पोनेन्टहरूलाई क्षति पुर्‍याउन सक्छ।

3. सुरक्षा अलगाव र शारीरिक विच्छेदन

घेरा एक उच्च भोल्टेज DC पृथक स्विच वा सर्किट ब्रेकर संग सुसज्जित छ। इन्भर्टर वा डाउनस्ट्रीम उपकरणहरूमा मर्मत आवश्यक हुँदा, जंक्शन बक्स म्यानुअल रूपमा विच्छेदनले मर्मत पक्षलाई पूर्ण रूपमा डि-एनर्जाइज गरिएको सुनिश्चित गर्दछ, कर्मचारीहरूको सुरक्षाको सुरक्षा गर्दछ।

Shangming को ग्रिड-जोडिएको घेरा उच्च प्रदर्शन र भरपर्दो छ, प्रणाली चलिरहेको बेला सुरक्षित वर्तमान अवरोधको लागि अनुमति दिन्छ, खतरनाक चापहरू उत्पन्न गर्नबाट रोक्छ जसले आगो निम्त्याउन सक्छ।

4. रिभर्स चार्जिङ संरक्षण

बिहान, साँझ, वा बादल दिनहरूमा, विभिन्न तारहरूको आउटपुट भोल्टेज फरक हुन सक्छ। सुरक्षा बिना, उच्च भोल्टेज भएका तारहरूले प्रवाहलाई कम भोल्टेज भएका तारहरूमा फर्काउन सक्छन्।

वैकल्पिक रिभर्स चार्जिङ डायोडहरू उपलब्ध छन्, वर्तमान प्रवाहलाई इन्भर्टरमा दिशाहीन रूपमा मात्र सुनिश्चित गर्दै, स्थानीयकृत ओभर तताउने वा रिभर्स करन्टले गर्दा हुने आगोलाई रोक्न।

5. वातावरण संरक्षण र अवस्था अनुगमन

किनकी यो उत्पादन बाहिर स्थापित गर्न को लागी, घेरा मा एक IP65/IP66 सुरक्षा रेटिंग छ वर्षाको पानी को क्षरण र UV बुढ्यौली रोक्न। आन्तरिक परिशुद्धता कम्पोनेन्टहरू पावर स्टेशनको 25-वर्षको जीवनकालभर भरपर्दो रूपमा काम गर्छन्।

वैकल्पिक बुद्धिमानी निगरानी प्रकार्यले वास्तविक समयमा प्रत्येक स्ट्रिङको वर्तमान, भोल्टेज, र आन्तरिक तापक्रम निगरानी गर्दछ, र असामान्य पावर उत्पादनको अवस्थामा तुरुन्तै अलार्महरू।

किन फोटोभोल्टिक ग्रिड-जडित जंक्शन बक्सहरू बाहिरी प्रयोगको लागि वाटरप्रूफ हुनुपर्छ?

PV प्रणालीहरू सामान्यतया छतमा वा खुला क्षेत्रहरूमा स्थापित हुन्छन्, र ग्रिड-जडित जंक्शन बक्सहरूले निम्न गम्भीर चुनौतीहरूको सामना गर्नुपर्छ:

चरम तापमान भिन्नताहरू: ग्रीष्मको तापमान 70 डिग्री सेल्सियस भन्दा माथि पुग्न सक्छ, जबकि जाडो तापमान -30 डिग्री सेल्सियस सम्म पुग्न सक्छ।

पराबैंगनी विकिरण: सूर्यको प्रकाशमा लामो समयसम्म बाहिरी एक्सपोजरको लागि यूवी स्थिरता चाहिन्छ; अन्यथा, तिनीहरू बुढ्यौलीको खतरामा छन्।

आर्द्रता र संक्षेपण: तिनीहरू वर्षा प्रतिरोधी हुनुपर्छ र आन्तरिक कन्डेन्सेसन निकासी गर्न र बिजुलीका कम्पोनेन्टहरूलाई ओसिलो हुनबाट रोक्नको लागि ब्रीटर भल्भले सुसज्जित हुनुपर्छ।

तसर्थ, सामान्य प्रयोगको लागि र सञ्चालनको क्रममा बारम्बार मर्मतबाट बच्नको लागि, स्थिर प्रदर्शन र आयु कायम राख्न, बाहिरी वाटरप्रूफ डिजाइन आवश्यक छ।

आवेदन परिदृश्य र कन्फिगरेसन सिफारिसहरू

Shangming को बाहिरी फोटोभोल्टिक ग्रिड-जडित जंक्शन बक्सहरू सम्पूर्ण फोटोभोल्टिक उद्योग श्रृंखलामा प्रयोग गर्न सकिन्छ, आवासीय छानादेखि ठूला-ठूला ग्राउन्ड-माउन्ट गरिएको पावर स्टेशनहरूमा। हामी सामान्य परिदृश्यहरूमा आधारित कन्फिगरेसन सिफारिसहरू प्रदान गर्नेछौं।

१. आवासीय वितरण गरिएको फोटोभोल्टिक प्रणालीहरू

यस प्रकारको प्रयोग धेरै सामान्य छ, सामान्यतया ग्रामीण क्षेत्रहरूमा विला वा स्व-निर्मित घरहरूको छत वा पर्खालहरूमा स्थापना गरिन्छ। यसले छतमा विभिन्न अभिमुखीकरणबाट धेरै फोटोभोल्टिक प्यानलहरू सङ्कलन गर्दछ र आधारभूत बिजुली सुरक्षा प्रदान गर्दछ।

कन्फिगरेसन सिफारिसहरू: बाकस सफा उपस्थिति र सानो आकार, 1-4 स्ट्रिङ इनपुटहरू, र अत्यधिक संवेदनशील आगो सुरक्षा निगरानी संग सुसज्जित हुनुपर्छ।

2. औद्योगिक र व्यावसायिक रूफटप पावर स्टेशनहरू

यस अवस्थामा, ग्रिड-जडित बक्स कारखाना कार्यशालाहरू, रसद गोदामहरू, वा ठूला किनमेल मलहरूको समतल छतहरूमा स्थापना गरिएको छ। मध्यम आकारको बिजुली उत्पादन क्षमताको लागि, यसले स्ट्रिङ इन्भर्टरमा प्रवेश गर्नु अघि दर्जनौं फोटोभोल्टिक स्ट्रिङहरूलाई पूर्व-संयोजन गर्दछ।

कन्फिगरेसन सिफारिसहरू: बक्सलाई उच्च जंग प्रतिरोध, 8-16 स्ट्रिङ इनपुटहरू चाहिन्छ, र सामान्यतया एक स्मार्ट संचार मोड्युल समावेश गर्दछ मर्मत कर्मीहरूलाई अनुगमन कोठामा प्रत्येक शाखाको वर्तमान हेर्नको लागि सुविधा दिन।

3. ठूला-ठूला ग्राउन्ड-माउन्ट गरिएको पावर स्टेशनहरू र सौर्य मरुभूमिहरू

मरुभूमि, पहाड वा ठूला खुला ठाउँहरूमा वितरण गरिएका भेला गर्ने बाकसहरूलाई कम्बाइनर बक्स भनिन्छ। प्राथमिक कम्बाइनर उपकरणहरूको रूपमा, तिनीहरूले हजारौं सौर प्यानलहरूबाट वर्तमान सङ्कलन गर्छन् र यसलाई केन्द्रीकृत इन्भर्टरमा पठाउँछन्।

कन्फिगरेसन सिफारिस: IP66, 1500V उच्च-भोल्टेज प्रणालीहरूमा समर्पित, एन्टी-रिभर्स डायोडहरू र सटीक स्ट्रिङ अनुगमन कार्यहरू, र सक्रिय कूलिङ/ब्रेथिङ भल्भहरू सहित सुसज्जित।

4. सौर + क्रस-बोर्डर अनुप्रयोग परिदृश्यहरू

सौर्य कारपोर्टहरू: विद्युतीय सवारी साधन चार्जिङ स्टेशनहरूलाई पावर उपलब्ध गराउनुहोस्। डाउनस्ट्रिम चार्जिङ स्टेशनहरूलाई सोलार सर्जबाट जोगाउन कारपोर्ट पिलरहरूमा जंक्शन बक्स स्थापना गरिएको छ।

कृषि सौर्य र माछा पालन सौर पूरक प्रणालीहरू: खेतबारी वा फिशपोन्डहरू माथि कोष्ठकहरूमा स्थापित। आर्द्रता प्रतिरोध र एसिड/क्षार जंग प्रतिरोधको लागि विशेष आवश्यकताहरू अवस्थित छन्; स्टेनलेस स्टील सिफारिस गरिएको छ।

हामीलाई किन छान्नुहोस्?

शाङ्मिङको उत्पत्ति चीनको वेन्झाउको युकिङबाट भएको हो, यो क्षेत्र "चीनको विद्युतीय राजधानी" भनेर चिनिन्छ। Yueqing को विद्युतीय उद्योग क्लस्टरको राम्रोसँग विकसित औद्योगिक श्रृंखलाको लाभ उठाउँदै, हामीले कडा र कुशल उत्पादन र गुणस्तर नियन्त्रण प्रणाली स्थापना गरेका छौं। हाम्रो उत्पादन पोर्टफोलियोले 200 श्रृङ्खलाहरू र 6000+ मोडेलहरू समावेश गर्दछ, मुख्यधाराको विश्वव्यापी विद्युतीय मापदण्डहरू अनुरूप।

हाम्रो बौद्धिक पूर्ण सेट उपकरणहरू छनौट गर्दा IoT सेन्सिङ र रिमोट निगरानी कार्यहरू एकीकृत गर्दछ, तापक्रम, आर्द्रता, र वर्तमान जस्ता प्यारामिटरहरूको वास्तविक-समय निगरानी सक्षम पार्दै। यसले स्थिर सञ्चालन र सुरक्षित बिजुली आपूर्ति सुनिश्चित गर्दछ।
