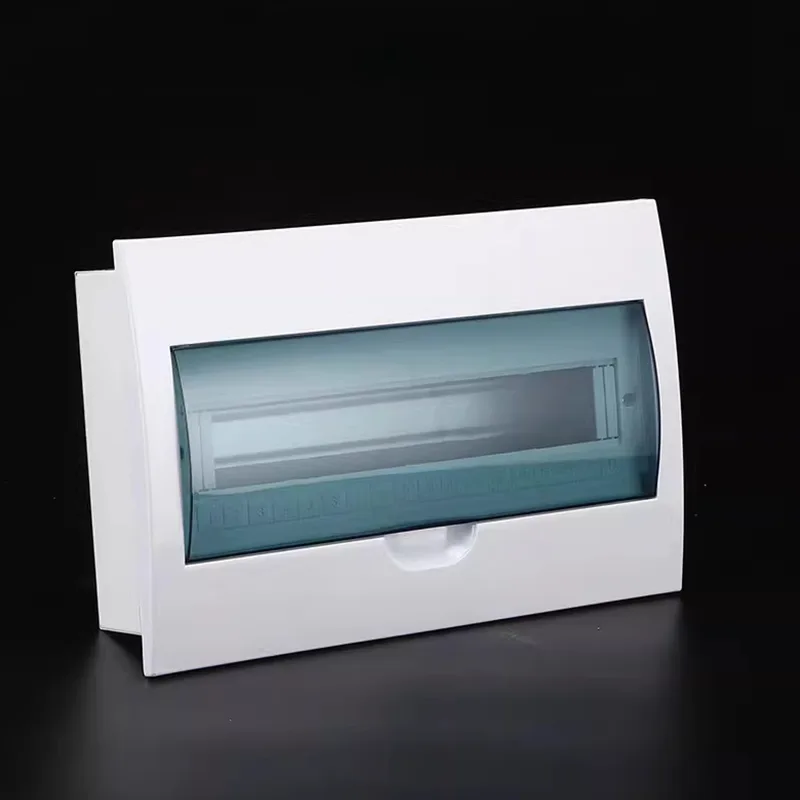

कम्प्याक्ट बहु-सर्किट वितरण बक्स घेरा

Shangming कम्प्याक्ट बहु-सर्किट वितरण बक्स घेराहरूको एक पेशेवर निर्माता हो, कारखाना-प्रत्यक्ष बिक्री प्रस्ताव र अनुकूलित समाधान र व्यापक बिक्री पछि सेवा प्रदान। यो उत्पादन सीमित स्थापना ठाउँ भएको वातावरणको लागि उपयुक्त छ, कम्प्याक्ट साइज र उच्च-घनत्व आन्तरिक सर्किट लेआउट, सीमित क्षेत्रहरूमा सुरक्षित बहु-सर्किट पावर वितरण सक्षम पार्दै र बहु ​​​​बाह्य एकल-सर्किट बक्सहरूको आवश्यकतालाई हटाउँदै।

कोर फाइदाहरू

यदि तपाइँ तपाइँको परियोजनाको लागि लघु, मोड्युलर, र बुद्धिमान शक्ति वितरण चाहानुहुन्छ भने, कम्प्याक्ट बहु-सर्किट वितरण बक्सहरू परम्परागत एकल-सर्किट बक्सहरू वा ठूलो वितरण क्याबिनेटहरू भन्दा बढी उपयुक्त छन्।

1. ठाउँ बचत

कम्प्याक्ट डिस्ट्रिब्युसन बक्सहरूले पातलो डिजाइनको सुविधा दिन्छ, केवल 70-100mm को मानक गहिराइको साथ, हल्का तौल विभाजनहरू, फर्निचर ब्याक प्यानलहरू, उपकरणहरू, वा साँघुरो विद्युतीय शाफ्टहरूमा सजिलै इम्बेड गर्न, न्यूनतम ठाउँ ओगटेको।

सीमित स्थानहरूमा, उच्च सर्किट घनत्व, 8-24 मिनिएचर सर्किट ब्रेकरहरू एकीकृत गर्दै, धेरै एकल-सर्किट बक्सहरू वितरणको तुलनामा स्थापना स्थानको 60% भन्दा बढी बचत गर्दछ।

आवश्यक भएमा, हामी समानान्तर विस्तारलाई समर्थन गर्ने कन्फिगरेसनहरू अनुकूलित गर्न सक्छौं, क्षैतिज संयोजनहरूलाई ठूलो क्षमता वितरण एकाइहरू बनाउन अनुमति दिँदै।

२. सुरक्षा

Shangming को वितरण बाकस घेराहरू उच्च गुणस्तरको धातुबाट बनेका छन्, जसमा ग्याल्भेनाइज्ड स्टील वा 304 स्टेनलेस स्टीलका विकल्पहरू छन्, जसले प्रभावकारी रूपमा आगोको फैलावटलाई दबाउन सक्छ।

प्रत्येक सर्किट स्वतन्त्र ओभरलोड र सर्ट-सर्किट सुरक्षा संग सुसज्जित छ, सटीक दोष अलगाव सुनिश्चित गर्दै।

वाइड आईपी संरक्षण मूल्याङ्कन कभरेज:

भित्री प्रयोग: IP20-IP40, औंला सम्पर्क र ठोस विदेशी वस्तुहरू विरुद्ध सुरक्षा।

बाहिरी वा आर्द्र वातावरण प्रयोग: IP54 धातु आवास, धुलो प्रतिरोधी र स्प्लाशप्रूफ, बाथरूम, बालकनी, बाहिरी उपकरण बक्स, आदि को लागी उपयुक्त।

3. सजिलो स्थापना र मर्मतसम्भार

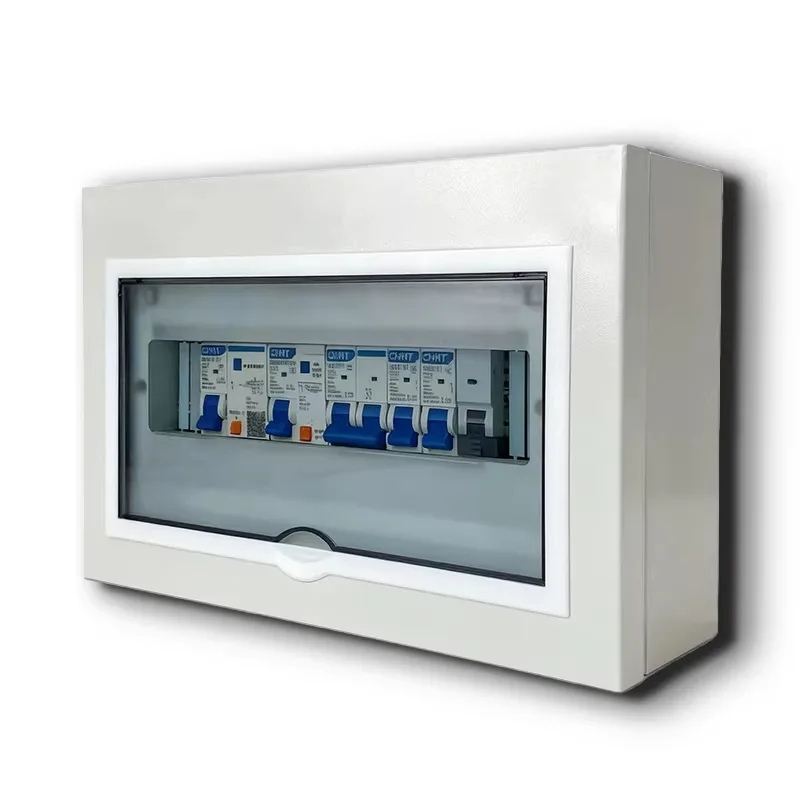

कम्प्याक्ट बहु-सर्किट वितरण बक्स एन्क्लोजर मानकीकृत DIN रेलहरूसँग पूर्व-स्थापित हुन्छ। हामी ड्रिलिङ वा स्क्रूको आवश्यकतालाई हटाउन, सीधा माउन्ट गर्नको लागि मुख्यधाराको ब्रान्ड सर्किट ब्रेकरहरू (श्नाइडर इलेक्ट्रिक, ABB, आदि) प्रयोग गर्छौं।

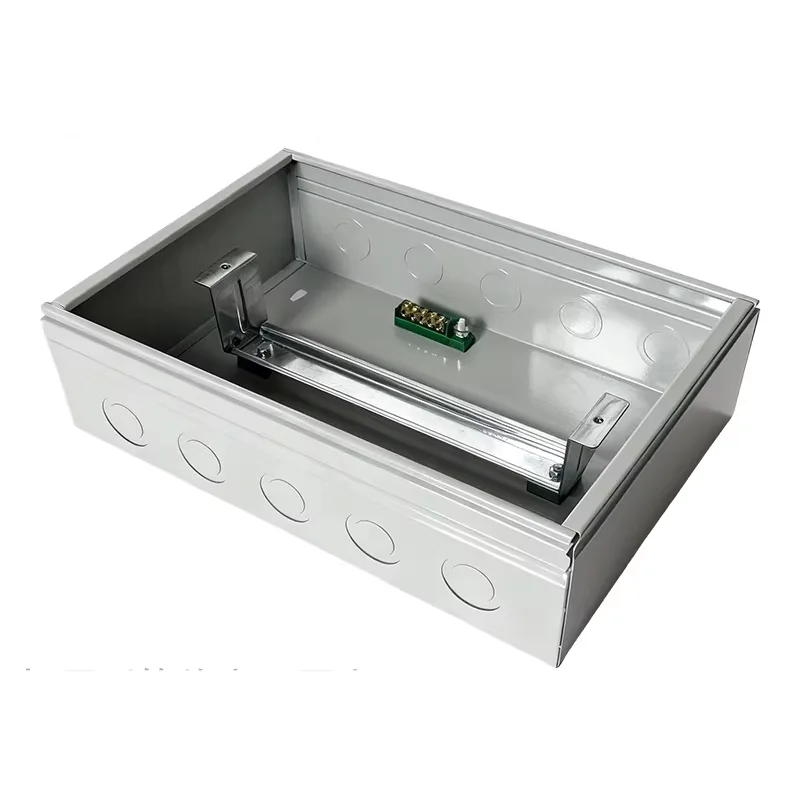

Φ20/25mm नकआउट प्वालहरू माथि, तल, र पछाडि बहु-दिशात्मक केबल प्रविष्टि र बाहिर निस्कनका लागि प्रदान गरिन्छ, विभिन्न तारिङ मार्गहरू मिलाएर।

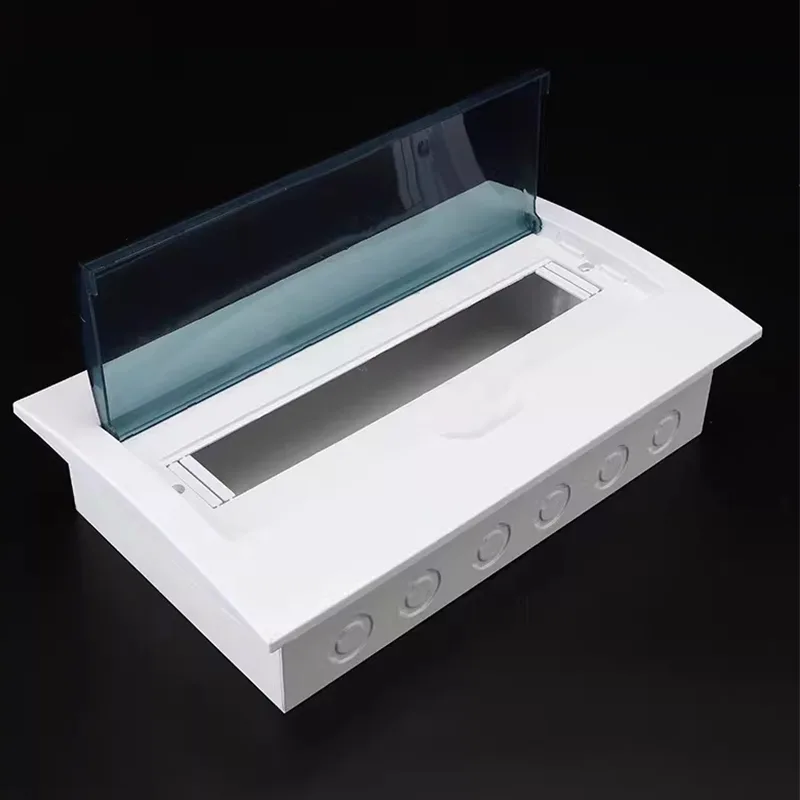

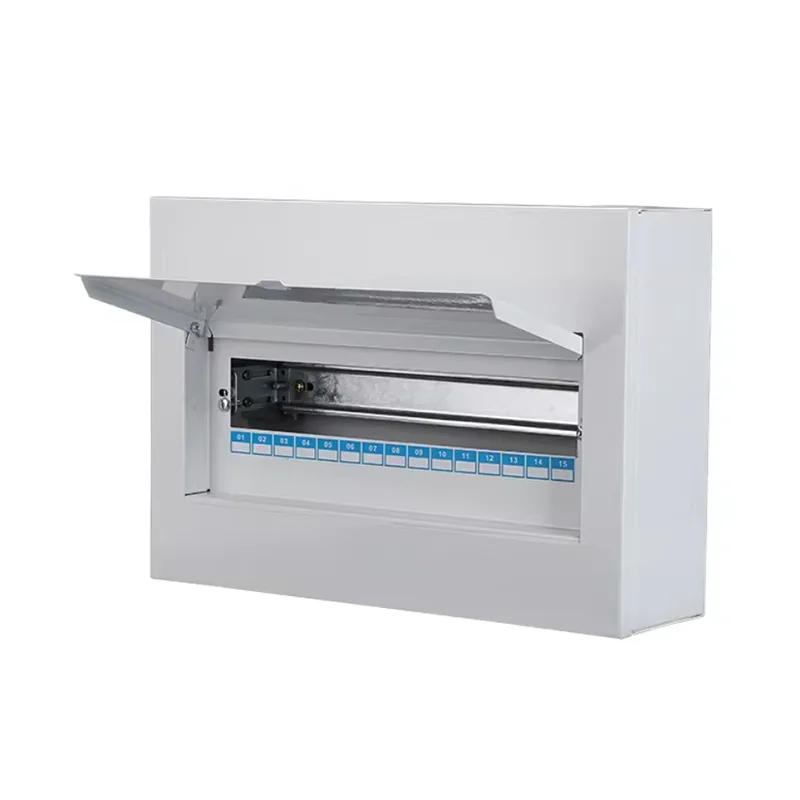

ढोकाले स्न्याप-अन वा हिङ्ग्ड डिजाइन प्रयोग गर्दछ, जसले एक हातले खोल्न अनुमति दिन्छ। सर्किट लेबलिङ क्षेत्रहरू मुद्रित वा हस्तलिखित एनोटेसनहरूलाई समर्थन गर्दै ढोका वा प्यानलको भित्री भागमा प्रदान गरिन्छ।

4. पूर्ण अनुकूलन उपलब्ध छ

उपलब्ध सामग्री: फलाम, जस्ती पाना, 201 स्टेनलेस स्टील, 304 स्टेनलेस स्टील।

गैर-मानक आकार समर्थन: हामी चौडाइ, उचाइ, र गहिराइको पूर्ण अनुकूलन विशेष उपकरण खोल्ने वा निर्माण पर्खाल मोटाई मिलाउन प्रस्ताव गर्दछौं।

कार्यात्मक मोड्युलहरू: सर्ज प्रोटेक्टरहरू, स्मार्ट मिटरहरू, रिमोट कन्ट्रोल मोड्युलहरू, USB सकेटहरू, आदिसँग पूर्व-स्थापित गर्न सकिन्छ।

उपस्थिति अनुकूलन: उच्च-अन्त भित्री डिजाइन शैलीहरूमा एकीकरण गर्दै, RAL रंग स्प्रेइ, ब्रश स्टेनलेस स्टील फिनिश, र लोगो सिल्कस्क्रिन मुद्रण समर्थन गर्दछ।

सर्किटहरूको आवश्यक संख्या कसरी निर्धारण गर्ने?

तपाईंले चयन प्रक्रियाको क्रममा यो प्रश्न सामना गर्न सक्नुहुन्छ। Shangming प्रारम्भिक मूल्याङ्कनको लागि तीन-चरण विधि प्रदान गर्दछ।

1. कार्यात्मक क्षेत्र द्वारा विभाजित सर्किटहरू

यो सबैभन्दा आधारभूत तथ्याङ्क विधि हो। एक मानक आधुनिक कन्फिगरेसनले सामान्यतया उच्च-शक्ति उपकरणहरूलाई सामान्य विद्युतीय सर्किटहरूबाट अलग गर्न सिफारिस गर्दछ:

● प्रकाश सर्किटहरू: कम्तिमा 1-2 सर्किटहरू सिफारिस गरिन्छ, एक क्षेत्रमा सर्ट सर्किटबाट घरभरि अँध्यारो हुनबाट बच्न क्षेत्रद्वारा नियन्त्रित।

● सामान्य आउटलेटहरू: कोठाहरूको संख्या अनुसार आवंटित गर्नुहोस्, सामान्यतया प्रत्येक 3-5 कोठाहरूको लागि एक सर्किट।

● समर्पित उच्च-शक्ति सर्किटहरू: यो महत्त्वपूर्ण छ। एयर कन्डिसनर, वाटर हिटर, ओभन, डिशवाशर, ड्रायर, आदि, पावर रेटिङ ≥1.5kW, प्रत्येकले स्वतन्त्र सर्किट ओगटेको हुनुपर्छ।

● भान्सा र बाथरुम: आर्द्र वातावरण र केन्द्रित उपकरणहरूको कारण, यो एक अलग अवशिष्ट वर्तमान सर्किट (RCD) स्थापना गर्न सिफारिस गरिन्छ।

२. मोड्युल चौडाइ गणना गर्नुहोस्

हामी क्षमता मापन गर्न "मार्ग" वा "मोड्युल" प्रयोग गर्छौं।

1 मोड्युल = 18mm (अर्थात्, एकल-पोल सर्किट ब्रेकर MCB को चौडाइ)।

RCCB/RCBO: सामान्यतया 2 मोड्युलहरू ओगटेको छ, अर्थात्, 36mm।

मुख्य स्विच: सामान्यतया 2-4 मोड्युलहरू ओगटेको छ।

गणना सूत्र: कुल आवश्यक मोड्युलहरू = (एकल-ध्रुव स्विचहरूको संख्या x 1) + (डबल-पोल/अवशिष्ट वर्तमान सर्किट ब्रेकरहरूको संख्या x 2) + (मुख्य स्विच x 2/4)

3. 20% आरक्षण सिद्धान्त

वितरण बाकस पूर्ण रूपमा कहिल्यै न भर्नुहोस्; भविष्यको विस्तारको लागि कोठा छोड्नु एक उद्योग मानक हो। त्यसोभए, किन कोठा छोड्ने?

भविष्य विस्तार: भविष्यमा निगरानी, ​​स्मार्ट घर प्रणाली, वा नयाँ उपकरणहरू थप्दा, तपाईंले सम्पूर्ण बाकस प्रतिस्थापन गर्न आवश्यक पर्दैन।

हीट डिसिपेशन स्पेस: कम्प्याक्ट बहु-सर्किट बक्समा, आरक्षित ठाउँले हावाको संवहनमा मद्दत गर्छ, अत्यधिक तातोको कारण सर्किट ब्रेकरहरू ट्रिप हुने जोखिमलाई कम गर्छ।

सिफारिस: यदि तपाइँ गणना गर्नुहुन्छ कि तपाइँ 10 सर्किटहरू चाहिन्छ भने, 12-सर्किट बक्स छान्नुहोस्; यदि तपाईले गणना गर्नुहुन्छ कि तपाईलाई 18 सर्किट चाहिन्छ, 24-सर्किट बक्स छान्नुहोस्।

विशिष्ट परिदृश्य सन्दर्भ तालिका

Shangming इलेक्ट्रिक आफ्नो सटीक मोडेल चयन समर्थन गर्दछ। हामी प्रस्ताव गर्छौं:

नि: शुल्क सर्किट लेआउट परामर्श: हामीलाई तपाईंको उपकरणहरूको सूची पठाउनुहोस्, र हामी उपयुक्त संलग्न मोडेलहरू सिफारिस गर्नेछौं।

धेरै मोड्युलर संयोजनहरू: मानक आकारहरूमा 12, 18, 24, र 36 मोड्युलहरू समावेश छन्; गैर-मानक अनुकूलन पनि समर्थित छ।

पूर्व-स्थापित DIN रेल + सर्किट ब्रेकर विकल्प: तपाईंको सर्किट योजना अनुसार पूर्व-एकत्रित, आगमनमा प्रयोग गर्न तयार छ।
