XL-21 कम भोल्टेज पावर वितरण क्याबिनेट

XL-21 कम भोल्टेज पावर वितरण क्याबिनेट Shangming, एक चिनियाँ निर्माता द्वारा प्रदान गरिएको हो। हामीसँग 3,000 युनिट भन्दा बढीको मासिक उत्पादन क्षमताको साथ पूर्ण उत्पादन क्षमताहरू छन्। हामी अनुकूलन रेखाचित्र, कम्पोनेन्ट खरीद, र कारखाना परीक्षण समर्थन गर्छौं। तपाईलाई कुनै पनि समयमा हामीलाई सम्पर्क गर्न स्वागत छ समाधान विकास गर्न सुरु गर्न।

उत्पादन संरचना

XL-21 कम भोल्टेज पावर वितरण क्याबिनेटले पूर्ण रूपमा संलग्न, स्थिर, र ठाडो विभाजन गरिएको संरचनात्मक डिजाइन, सरलता, विश्वसनीयता, र मर्मतसम्भारमा सहजतालाई प्राथमिकता दिन्छ।

1. क्याबिनेट बाहिरी

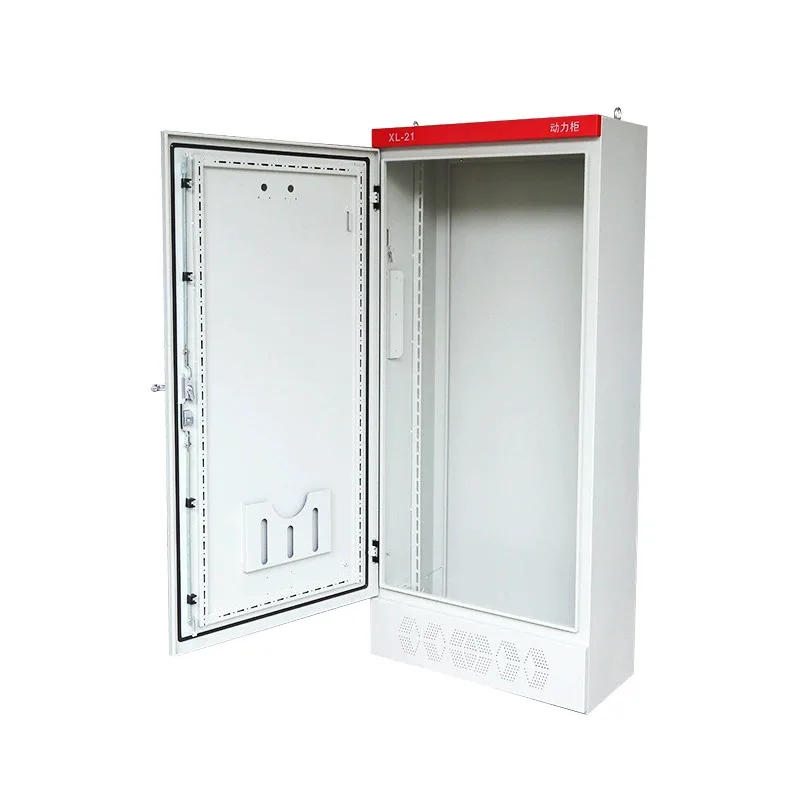

XL-21 क्याबिनेट कोल्ड-रोल्ड स्टिल पानाबाट बनाइएको छ, झुकिएको र वेल्डेड, भारी सर्किट ब्रेकर र बसबारहरूलाई समर्थन गर्न पर्याप्त कठोरता प्रदान गर्दछ। सुरक्षात्मक ढोका 110° भन्दा ठूला खुल्ने कोण भएको एकल खोल्ने डिजाइन हो। Polyurethane सिलिङ स्ट्रिपहरू डस्टप्रुफ कार्यसम्पादन बढाउनको लागि ढोकाको छेउमा जडान गरिएका छन्।

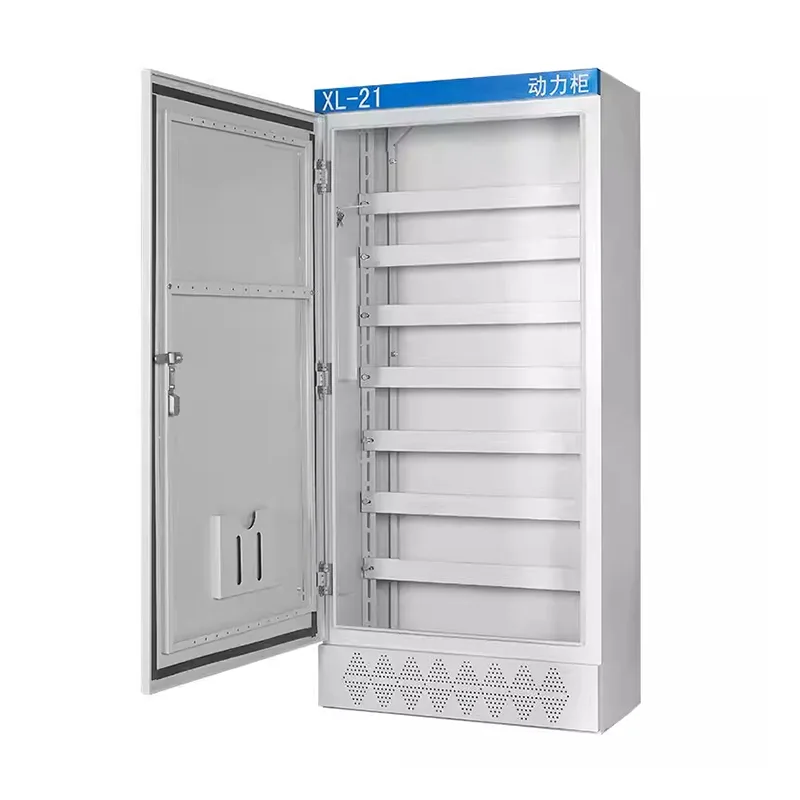

भित्री छेउहरूमा पर्फोरेसनहरू सहित ठाडो प्रोफाइलहरू छन्, कम्पोनेन्ट आयामहरू अनुसार बीमहरू र माउन्ट प्लेटहरू समायोजन गर्न सजिलो बनाउँदै।

2. आन्तरिक लेआउट

यद्यपि XL-21 एकल, एकीकृत ठाउँ हो, यो धेरै कार्यात्मक क्षेत्रहरूमा विभाजित छ:

शीर्ष बसबार क्षेत्र: मुख्य आगमन बसबार क्याबिनेट को शीर्ष मा स्थित छ, इन्सुलेटर संग सुरक्षित, र तामा बसबार को तेर्सो वा ठाडो विस्तार समर्थन गर्दछ।

केन्द्रीय कम्पोनेन्ट क्षेत्र: यो कोर क्षेत्र हो, विच्छेदन स्विच, सर्किट ब्रेकर, सम्पर्ककर्ता, थर्मल रिले, आदि स्थापना गर्न प्रयोग गरिन्छ।

तल्लो तारिङ क्षेत्र: केबल प्रविष्टिको लागि तल प्रशस्त ठाउँ प्रदान गरिएको छ, र समर्पित तटस्थ र ग्राउन्ड बसबारहरू समावेश छन्।

3. तल र केबल इन/आउट डिजाइन

डिस्ट्रिब्युसन क्याबिनेटको तल्लो भागमा एउटा ठूलो, हटाउन सकिने प्यानल छ जसलाई केबलहरूको संख्याको आधारमा ओपनिङका साथ अनुकूलित गर्न सकिन्छ, र केबल म्यानहरूसँग प्रयोग गर्न सकिन्छ।

एक 50-100mm उच्च च्यानल इस्पात आधार जमीनबाट क्याबिनेटको उचाइ बढाउन, आर्द्रता सुरक्षा प्रदान गर्न र फोर्कलिफ्ट ह्यान्डलिङ सुविधा प्रदान गर्न फिट गर्न सकिन्छ।

उत्पादन लाभहरू

1. फराकिलो आवेदन

XL-21 कम भोल्टेज पावर वितरण क्याबिनेटले क्लासिक कम भोल्टेज पावर वितरण क्याबिनेट संरचनाको सुविधा दिन्छ। यसको परिपक्व टेक्नोलोजी र उच्च मानकीकरणले यसलाई कारखाना, निर्माण परियोजनाहरू, र नगरपालिका परियोजनाहरूमा व्यापक रूपमा प्रयोग गरेको छ, यसको विश्वसनीयता लामो अवधिमा प्रमाणित भएको छ।

2. पावर लोड वितरणको लागि उपयुक्त

एक पेशेवर निर्माताको रूपमा, शाङ्मिङले मोटर, पम्प, फ्यान र अन्य विद्युत उपकरणहरूका लागि पावर सप्लाई प्रणालीहरू डिजाइन गर्छन्। उत्पादनहरूसँग उत्कृष्ट वर्तमान बोक्ने क्षमता छ, निरन्तर सञ्चालन गर्न सक्छ, र उच्च-लोड अनुप्रयोगहरूको मागहरू पूरा गर्न सक्छ।

3. बलियो र टिकाउ

कार्बन स्टील, जस्ती इस्पात, र स्टेनलेस स्टील सहित धेरै सामग्रीहरू उपलब्ध छन्। प्रयोग गरिएको सामग्रीको बाबजुद, क्याबिनेटको संरचनात्मक डिजाइनले पर्याप्त बल र प्रभाव प्रतिरोध सुनिश्चित गर्दछ, यसलाई औद्योगिक वातावरणमा दीर्घकालीन प्रयोगको लागि उपयुक्त बनाउँछ।

4. सुविधाजनक मर्मतसम्भार

पावर क्याबिनेटको आन्तरिक विद्युतीय घटकहरू स्पष्ट सर्किटहरूसँग व्यवस्थित रूपमा व्यवस्थित छन्। यसले क्याबिनेटको अगाडि माथिल्लो दायाँ स्तम्भमा चक्कु स्विच अपरेटिङ ह्यान्डलको साथ एकल दाहिने हातको ढोका समावेश गर्दछ। नाप्ने उपकरणहरू र सिग्नल पावर आपूर्तिहरू ढोकामा माउन्ट गरिएका छन्, सजिलो निरीक्षण र मर्मतका लागि ढोका खुला हुँदा पूर्ण एक्सपोजर प्रदान गर्दै।

5. बलियो अनुकूलता

हाम्रो XL-21 कम-भोल्टेज वितरण क्याबिनेट विभिन्न परियोजनाहरूको आवश्यकताहरू पूरा गर्न विभिन्न नियन्त्रण र सुरक्षा योजनाहरूमा अनुकूलन गर्दै सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू, र थर्मल रिले जस्ता मुख्य प्रवाहका विद्युतीय घटकहरूसँग लचिलो रूपमा कन्फिगर गर्न सकिन्छ।

6. लागत लाभ

दराज क्याबिनेटहरू जस्ता जटिल संरचनाहरूको तुलनामा, XL-21 वितरण क्याबिनेटको सरल संरचना र नियन्त्रणयोग्य निर्माण लागतहरू छन्, यसले लागत-प्रभावकारिता र स्थिरताका लागि उच्च आवश्यकताहरू भएका परियोजनाहरूको लागि आदर्श बनाउँछ।

XL-21 वितरण क्याबिनेटको लागि स्थापना वातावरण आवश्यकताहरू के हुन्?

यो XL-21 कम भोल्टेज पावर वितरण क्याबिनेट मुख्यतया 50Hz को AC फ्रिक्वेन्सी र पावर र प्रकाश वितरणको लागि 500V भन्दा कम भोल्टेजको साथ तीन-चरण तीन-तार र तीन-चरण चार-तार पावर प्रणालीहरूमा प्रयोग गरिन्छ। तपाइँको परियोजना वा वास्तविक स्थापना सुरु गर्नु अघि, तपाइँ स्थापना वातावरण निर्धारण गर्न सक्नुहुन्छ। निर्माताको रूपमा, हामी निम्न सुझावहरू प्रस्ताव गर्दछौं:

1. परिवेशको तापक्रम

सामान्य परिचालन तापमान: -5 ℃ देखि + 40 ℃;

24 घण्टा भन्दा बढी औसत तापमान: +35 ℃ भन्दा बढी छैन;

भण्डारण र यातायात तापमान: -25 ℃ देखि + 55 ℃ (छोटो अवधि);

नोट: यदि उच्च-तापमान वातावरणमा स्थापना गरिएको छ भने, परिष्कृत भेन्टिलेसन वा डेरेटिङ डिजाइन आवश्यक छ।

2. उचाइ

स्थापना उचाइ 2000 मिटर भन्दा कम वा बराबर हुनुपर्छ।

2000 मिटर माथि, मापदण्ड अनुसार derating आवश्यक छ।

3. सापेक्ष आर्द्रता

स्थापना परिवेश तापमान +40 ℃ संग, सापेक्ष आर्द्रता ≤ 50% हुनुपर्छ।

कम तापमानमा उच्च आर्द्रता अनुमति छ।

4. स्थापना स्थान

XL-21 पावर क्याबिनेट इनडोर स्थापनाको लागि मात्र हो।

यसलाई स्थापना गर्न निषेध गरिएको छ: छाया नभएको बाहिरी क्षेत्रहरू, विस्फोटक ग्याँस वा धुलो भएको खतरनाक स्थानहरू, अत्यधिक संक्षारक वातावरणहरू, वा गम्भीर धुलो वा प्रवाहकीय धुलो भएको क्षेत्रहरू।

5. मेकानिकल र कम्पन अवस्थाहरू

स्थापना वातावरण गम्भीर कम्पन वा प्रभावबाट मुक्त हुनुपर्छ। कम्पन आवृत्ति ≤ 10 Hz, त्वरण ≤ 0.5g। ठूला मोटर वा स्ट्याम्पिङ उपकरणहरूसँग एउटै प्लेटफर्म साझेदारी गर्नबाट जोगिन, स्थापना फाउन्डेशन स्थिर हुनुपर्छ।

स्थापना पछि, क्याबिनेट मूलतया ठाडो राख्नु पर्छ, ठाडो झुकाव ≤ 5° संग, अन्यथा यसले सञ्चालन संयन्त्रको आयुलाई असर गर्नेछ।

6. भेन्टिलेसन र तातो अपव्यय ठाउँ

क्याबिनेटको अगाडि र पछाडि मर्मतसम्भार पहुँच प्रदान गरिनुपर्छ। अगाडि सञ्चालन सतह ≥ 0.8m, 1.0m सिफारिस गरिएको हुनुपर्छ। यदि पछाडि मर्मत आवश्यक छ भने, ≥ ०.८ मिटर आवश्यक छ। क्याबिनेटको शीर्ष छतबाट कम्तिमा 0.5 मिटर हुनुपर्छ। जब धेरै क्याबिनेटहरू छेउ-छेउमा मिलाइन्छ, तिनीहरू बीच कुनै अन्तर आवश्यक पर्दैन; तिनीहरू प्रत्यक्ष रूपमा भेला हुन सक्छन्। यद्यपि, सम्पूर्ण पङ्क्तिको दुबै छेउमा भेन्टिलेसन स्पेस छोड्नुपर्छ।

7. आगो रोकथाम र सुरक्षा आवश्यकताहरू

स्थापना क्षेत्र एक गैर-ज्वलनशील संरचना हुनुपर्छ। ज्वलनशील र विस्फोटक पदार्थहरू स्थापना साइटको 1 मिटर भित्र भण्डारण गर्नु हुँदैन।

जमीन समतल र सुख्खा हुनुपर्छ। पानी प्रवेश रोक्नको लागि जमिनबाट 100-200mm माथि ठोस आधार निर्माण गर्न सिफारिस गरिन्छ।

8. विद्युत चुम्बकीय वातावरण

स्थापना स्थान उच्च-शक्ति फ्रिक्वेन्सी कन्भर्टरहरू र माध्यमिक नियन्त्रण सर्किटहरूमा हस्तक्षेप रोक्न उच्च-फ्रिक्वेन्सी उपकरणहरूबाट टाढा हुनुपर्छ। यदि बलियो विद्युत चुम्बकीय हस्तक्षेप अवस्थित छ भने, यसलाई नियन्त्रण रेखाहरूको लागि ढाल गरिएका केबलहरू प्रयोग गर्न र तिनीहरूलाई छुट्टै केबल ट्रेमा चलाउन सिफारिस गरिन्छ।
