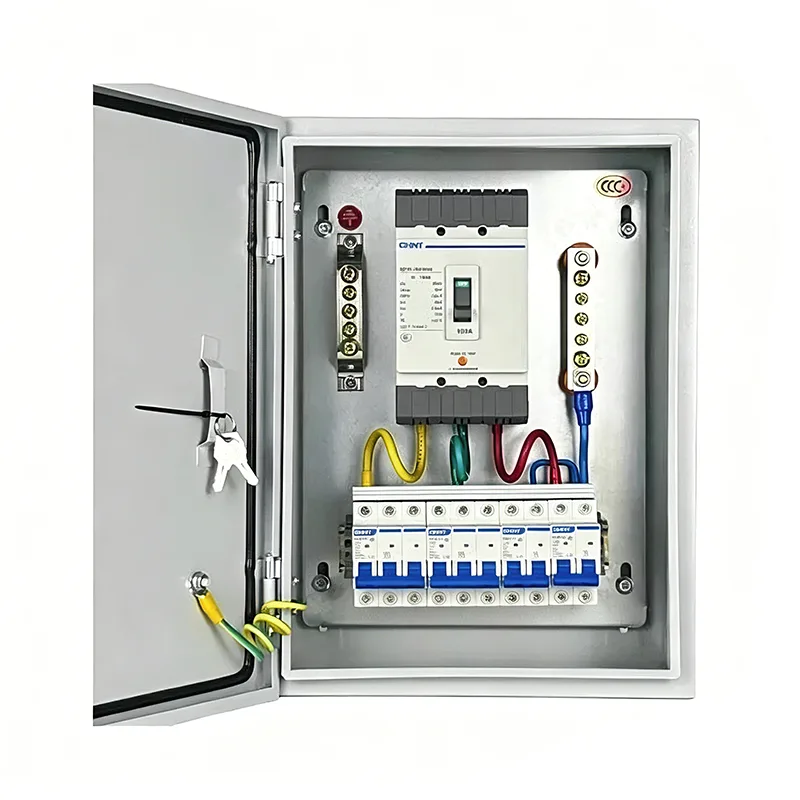

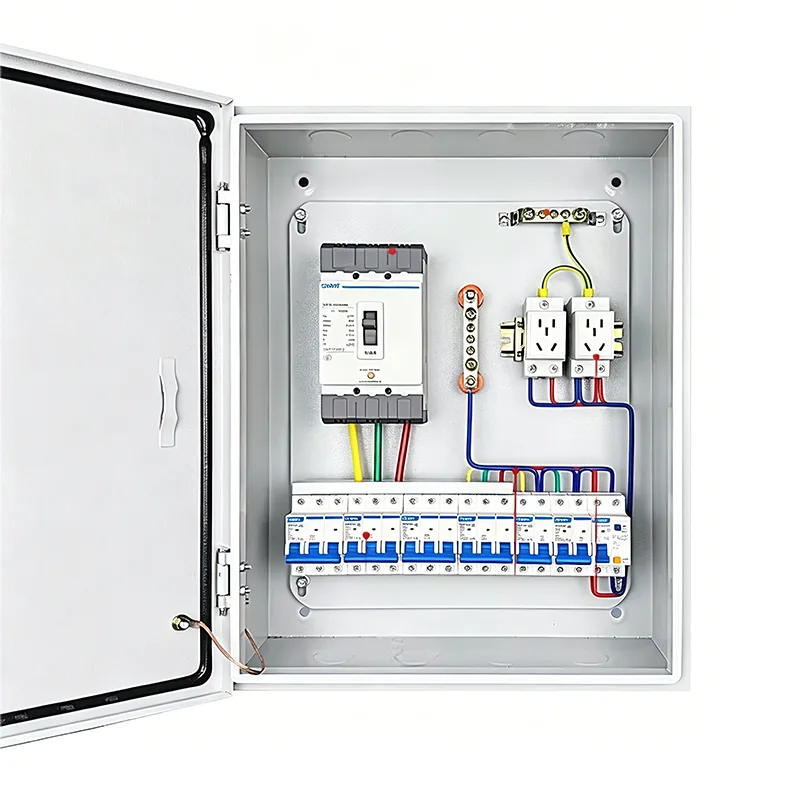

पावर वितरण बक्सहरूको सानो पूर्ण सेट

पावर वितरण बक्सहरूको सानो पूर्ण सेटले एक विशेष सर्किट योजना अनुसार विभिन्न विद्युतीय कम्पोनेन्टहरू एकीकृत गर्दछ, सानो धातु क्याबिनेट भित्र स्थापित। यद्यपि सानो, यो एक पूर्ण शक्ति प्रणाली एकाइ हो। Shangming यो उत्पादन को आपूर्तिकर्ता हो, र हामी पनि वितरण क्याबिनेट र बक्स को अन्य विभिन्न प्रकार प्रदान गर्दछ।

उत्पादन संरचना

Shangming को पावर वितरण बक्सहरूको सानो पूर्ण सेटले उन्नत डिजाइन र भरपर्दो गुणस्तरको सुविधा दिन्छ। कम्पोनेन्ट-वार, यो शृङ्खला धेरै वितरण बक्सहरूको सङ्कलन मात्र होइन, बरु विद्युतीय प्रणाली तर्क, कार्यात्मक विभाजन, र स्थापना समन्वयमा आधारित वैज्ञानिक रूपमा कन्फिगर गरिएको मोड्युलर एकाइ सङ्कलन हो।

1. बक्स समर्थन प्रणाली

यो भाग बक्सको भौतिक सुरक्षाको लागि जिम्मेवार छ।

शेल: सामान्यतया चिसो-रोल्ड स्टील प्लेट वा स्टेनलेस स्टीलबाट बनेको।

माउन्टिङ रेलहरू: सर्किट ब्रेकरहरू र अन्य कम्पोनेन्टहरू द्रुत रूपमा माउन्ट गर्नको लागि बक्स भित्र तेर्सो रूपमा व्यवस्थित धातु रेलहरू।

प्यानल: ढोका संग सुसज्जित; लाइभ पार्ट्ससँग आकस्मिक सम्पर्क रोक्नको लागि सर्किट ब्रेकर अपरेटिङ ह्यान्डल मात्र खुला गर्दै, अनुकूलन गर्न मिल्ने झ्यालको ढोका उपलब्ध छ।

2. प्राथमिक वितरण प्रणाली

प्राथमिक वितरण प्रणालीले शक्ति वितरणलाई नियन्त्रण र सुरक्षा प्रदान गर्दछ।

मुख्य सर्किट ब्रेकर: सम्पूर्ण बक्सको लागि मुख्य नियन्त्रण स्विच, आपतकालीन पावर आउटेज वा मर्मतका लागि प्रयोग गरिन्छ।

लघु सर्किट ब्रेकर: प्रत्येक शाखा सर्किटको लागि ओभरलोड र सर्ट-सर्किट सुरक्षा प्रदान गर्दछ।

अवशिष्ट वर्तमान यन्त्र (RCD): हालको चुहावटलाई निगरानी गर्दछ र विद्युतीय झटका जोखिमको अवस्थामा तुरुन्तै पावर काट्छ।

सर्ज प्रोटेक्टर: बिजुली स्ट्राइक वा पावर ग्रिड उतार-चढ़ावबाट उत्पन्न तुरुन्त उच्च भोल्टेज अवशोषित गर्दछ, डाउनस्ट्रीम सटीक विद्युतीय उपकरणहरूको सुरक्षा गर्दछ।

3. सहायक र निगरानी प्रणाली

सूचक बत्तीहरू: सञ्चालनको लागि रातो, रोक्नको लागि हरियो, गल्तीको लागि पहेंलो, वर्तमान शक्ति स्थिति देखाउँदै।

मिटरिङ उपकरण: भोल्टेज, वर्तमान, वा बिजुली खपत निगरानीको लागि सानो DIN रेल-माउन्ट गरिएको ऊर्जा मीटर।

टर्मिनल ब्लक: बाह्य लोड केबलहरूको सफा जडानको लागि, भविष्यको मर्मतसम्भारको लागि।

4. विद्युत जडान र सहायक उपकरणहरू

बसबार: कंघी आकारको वा काँटाको आकारको तामाको बसबारहरू, गन्दा जम्परहरू प्रतिस्थापन गर्दै, सर्किट ब्रेकरहरू बीचको जडानलाई अझ कम्प्याक्ट बनाउँदै र ताप उत्पादन घटाउने।

ग्राउन्डिङ र न्यूट्रल बसबार: सबै सर्किटहरूको तटस्थ र ग्राउन्ड तारहरूलाई केन्द्रमा जडान गर्न समर्पित तामाको स्ट्रिपहरू प्रयोग गर्दछ।

आन्तरिक तारहरू हार्नेस: ज्वाला-प्रतिरोधी तारहरू हालको मूल्याङ्कन आवश्यकताहरू पूरा गर्दै, स्पष्ट तार नम्बर चिन्हहरू सहित केबल ट्रेहरू मार्फत रुट।

सही पूर्ण वितरण बक्स कसरी छनौट गर्ने?

परियोजना सुरु गर्नु अघि, पूर्ण वितरण बाकस कन्फिगरेसन सही रूपमा पहिचान गर्न महत्त्वपूर्ण छ। अनुपयुक्त चयनले कार्यात्मक अनावश्यकता, बर्बाद लागत, स्थापना कठिनाइहरू, वा सीमित भविष्य विस्तारको नेतृत्व गर्न सक्छ।

चरण 1: अनुप्रयोग परिदृश्य र लोड विशेषताहरू परिभाषित गर्नुहोस्

कृपया निम्न प्रश्नहरू पुष्टि गर्नुहोस्:

1. यो कहाँ प्रयोग गरिनेछ?

भित्री सुकाउने कार्यशाला → IP40 पर्याप्त छ

बाहिरी/पम्प कोठा/समुद्र किनारा → IP54/IP65, स्टेनलेस स्टील सामग्री चाहिन्छ

२. कुन उपकरणले यसले शक्ति दिन्छ?

प्रकाश/सकेट: एकल-चरण, कम वर्तमान (≤32A)

मोटर्स/वेल्डिङ मेसिनहरू: थ्री-फेज, उच्च प्रवाह (≥32A), थर्मल रिले/दूषित पदार्थहरू चाहिन्छ।

स्मार्ट उपकरणहरू: 24V DC, संचार इन्टरफेस आवश्यक छ

3. के स्वचालित नियन्त्रण आवश्यक छ?

म्यानुअल स्टार्ट/स्टप → बेसिक पावर बक्स

स्वचालित तर्क/रिमोट निगरानी → PLC/HMI बक्स आवश्यक छ

चरण 2: विद्युतीय मापदण्डहरू गणना गर्नुहोस् र क्षमता निर्धारण गर्नुहोस्

1. कुल लोड अनुमान

सबै विद्युतीय उपकरणहरूको शक्ति (kW) र अपरेटिङ भोल्टेज सूचीबद्ध गर्नुहोस्। यदि तपाईंलाई कठिनाइ छ भने, Shangming को प्राविधिक टोलीले तपाईंलाई पुष्टि गर्न मद्दत गर्न सक्छ।

एक साथ कारक Kx = ०.७–०.९ लाई ध्यानमा राखेर कुल वर्तमान गणना गर्नुहोस्;

उदाहरण:

3 x 5.5kW मोटरहरू (380V) → एकल मोटर वर्तमान ≈ 11A, कुल वर्तमान ≈ 3 × 11 × 0.8 = 26.4A;

प्रकाश 5kW (220V) → वर्तमान ≈ 23A;

मुख्य आगमन रेखा सिफारिस गरिएको ≥63A।

2. शाखा सर्किट योजना

हस्तक्षेपबाट बच्नको लागि प्रत्येक प्रकारको लोडमा स्वतन्त्र सर्किट हुनुपर्छ। एकल सर्किट वर्तमान ≤ सर्किट ब्रेकरको मूल्याङ्कन गरिएको मूल्यको 80%।

महत्त्वपूर्ण उपकरणहरूमा छुट्टै सर्किट + UPS हुन सिफारिस गरिन्छ।

चरण 3: सङ्ख्या र संलग्नकहरूको संयोजन निर्धारण गर्नुहोस्

साधारण परिदृश्य: 1 एकीकृत घेरा

मध्यम-जटिल परिदृश्य: 2-3 घेराहरू

उच्च जटिलता र उच्च सुरक्षा आवश्यकताहरू: 3-6 घेराहरू

चरण 4: सुरक्षा स्तर र सामग्री चयन गर्नुहोस्

Shangming का उत्पादनहरूले IP30 देखि IP66 सुरक्षा स्तरहरू प्रदान गर्दछ, र सामग्रीहरूमा चिसो-रोल्ड स्टील र स्टेनलेस स्टील समावेश छ।

यदि तपाइँसँग सुरक्षा र खुफिया आवश्यकताहरू छन्, र निश्चित स्थापना स्थानको आधारमा भविष्यको मर्मतसम्भारको सुविधालाई सुधार गर्न आवश्यक छ भने, कृपया हामीसँग कुराकानी गर्नुहोस्। Shangming ले सम्भाव्यता समीक्षा गर्नेछ र रेखाचित्र र प्राविधिक आवश्यकताहरूको आधारमा 1-2 कार्य दिन भित्र उद्धरण र नमूनाहरू प्रदान गर्नेछ।

FAQ

प्रश्न: किन एउटै ठूलो क्याबिनेटको सट्टा पावर वितरण बक्सहरूको सानो पूर्ण सेट छनौट गर्ने?

A: साना, पूर्ण वितरण बक्सहरूलाई वास्तविक आवश्यकता अनुसार विभिन्न कार्यात्मक घेराहरूसँग लचिलो रूपमा जोड्न सकिन्छ। केही केबलहरू र कम्पोनेन्टहरू कारखानामा पूर्व-एकीकृत हुन्छन्, जसले साइटमा स्थापनालाई सरल र छिटो बनाउँदछ, र सीमित वा अनियमित ठाउँहरूको लागि उपयुक्त हुन्छ। मर्मतसम्भारको बखत, कार्यात्मक जोनिंग स्पष्ट रूपमा परिभाषित गरिएको छ, समस्या निवारण र मरम्मतको सुविधा।

प्रश्न: दैनिक मर्मत र निरीक्षण कसरी गर्ने?

A: सबै सर्किट ब्रेकरहरू र कन्ट्याक्टरहरूको सञ्चालन स्थिति त्रैमासिक रूपमा जाँच गर्नुहोस् कि त्यहाँ कुनै अति तातो वा ढिलो छैन भनेर सुनिश्चित गर्नुहोस्।

नियमित रूपमा घेरा भित्र जम्मा भएको धुलो सफा गर्नुहोस्, विशेष गरी कुलिङ फ्यान र फिल्टरहरू। बुढ्यौली र क्र्याकको लागि ढोका फ्रेम सिलहरू जाँच गर्नुहोस्, र आवश्यक भएमा तिनीहरूलाई बदल्नुहोस्।

प्रत्येक मर्मतसम्भार पछि ट्रेसेबिलिटीको लागि निरीक्षण परिणामहरू र सुधारात्मक कार्यहरू रेकर्ड गर्नुहोस्।
